Casa junto al lago con Sach Evoblock

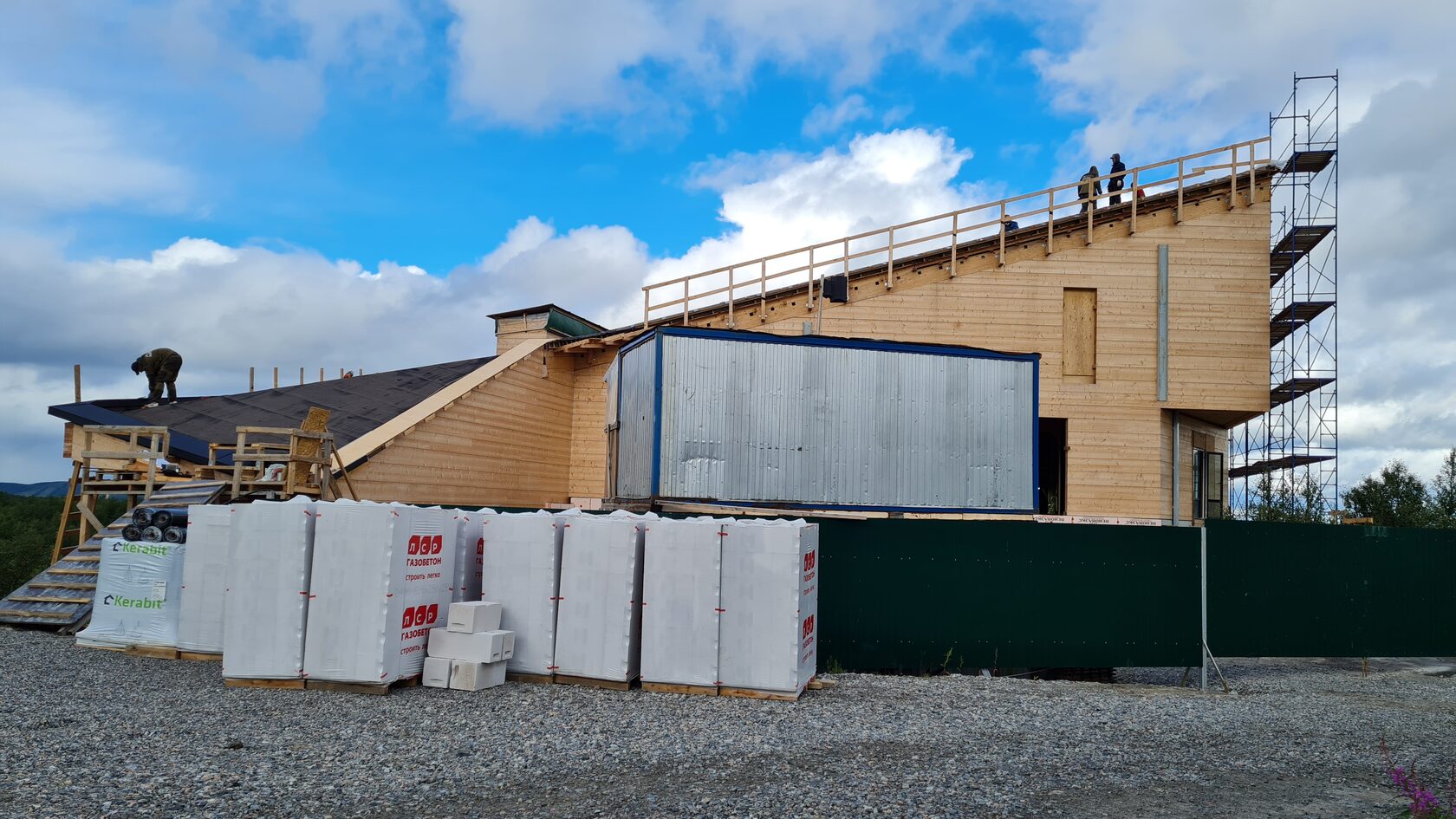

He aquí un ejemplo de instalación de un sistema central de aspiración de polvo SACH en una casa de más de 1500 m2 situada a orillas del lago. La planta baja es de monolito de hormigón armado, los otros cinco niveles de la casa son de madera laminada. La casa está en construcción

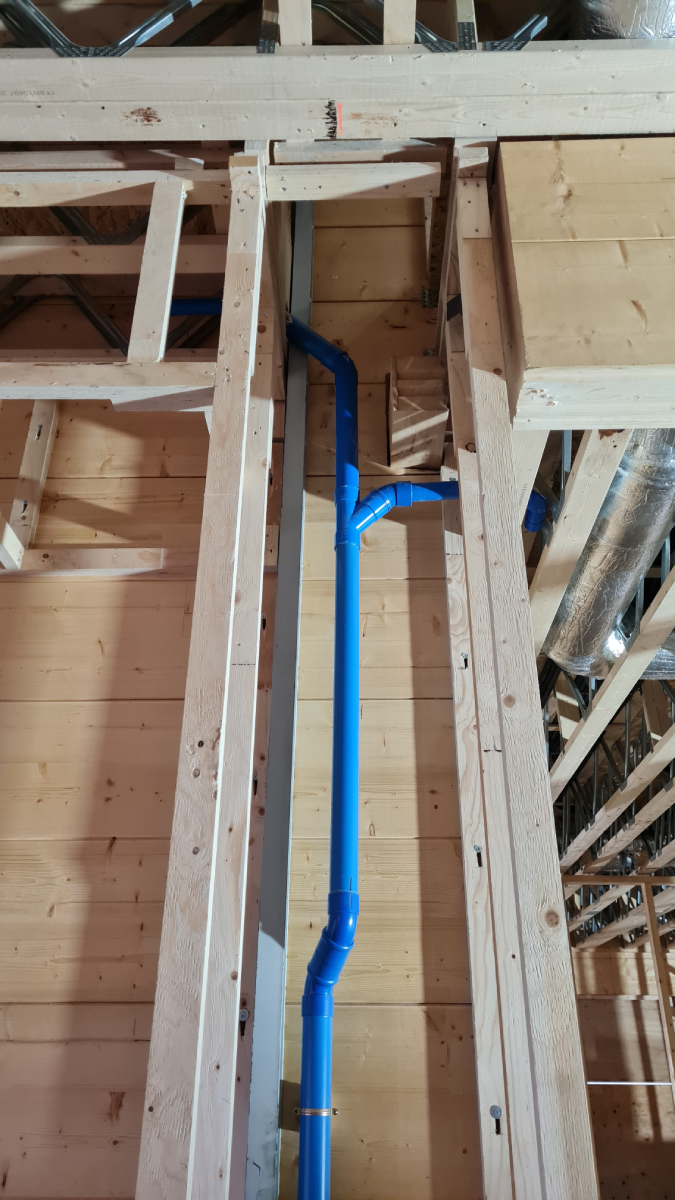

En la primera fase de los trabajos de instalación, se instaló en toda la casa un complejo sistema de tuberías compuesto por tres diámetros de tubería (tubería azul de pared gruesa de 63 mm de diámetro, tubería azul de pared gruesa de 50 mm de diámetro y tubería blanca estándar de 50,8 mm de diámetro).

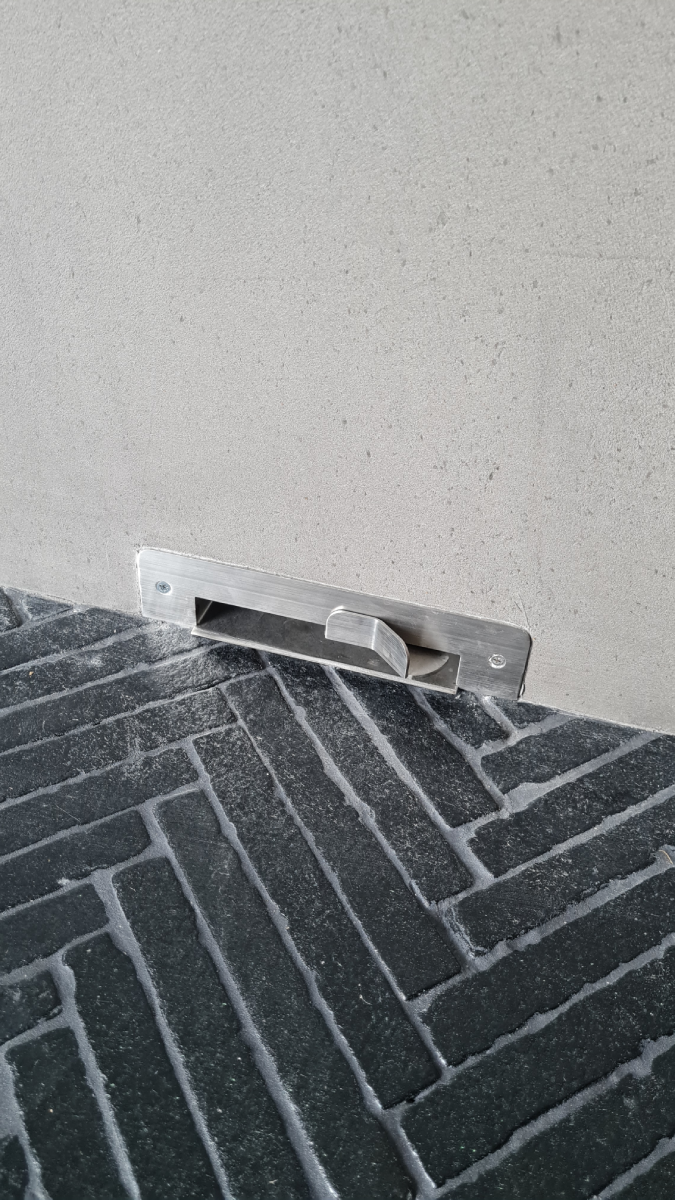

El proyecto es único en el sentido de que esta casa tiene un complejo sistema de extracción de polvo, que suele utilizarse en hoteles y otros locales comerciales. Nuestro equipo tuvo que instalar 13 puntos ocultos de almacenamiento de mangueras (sistema Hide-A-Hose) en toda la casa para dos usuarios simultáneos y 4 recogedores.

Para que el sistema central de aspiración de polvo funcionara eficazmente, se eligió para esta casa una unidad de potencia Sach Evoblock de 3 kW. Además, a petición del cliente, las partes delanteras del sistema Hide-A-Hose se pintaron en negro RAL. Las palas son de acero inoxidable.

Para el sistema de escape se utilizó un tubo de acero galvanizado de 80 mm de diámetro.

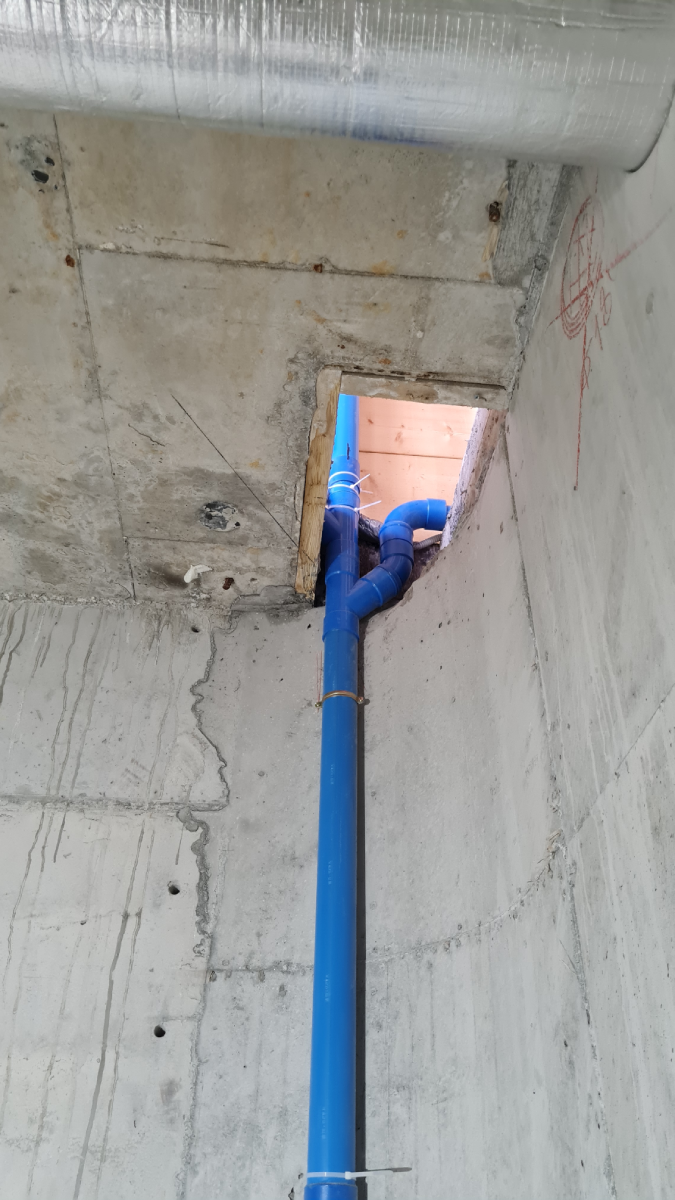

Para la instalación de la ruta, tuvimos que hacer un gran número de agujeros en los tabiques monolíticos mediante perforación con diamante. De los residuos de la perforación surgió este pequeño ayudante del hormigón

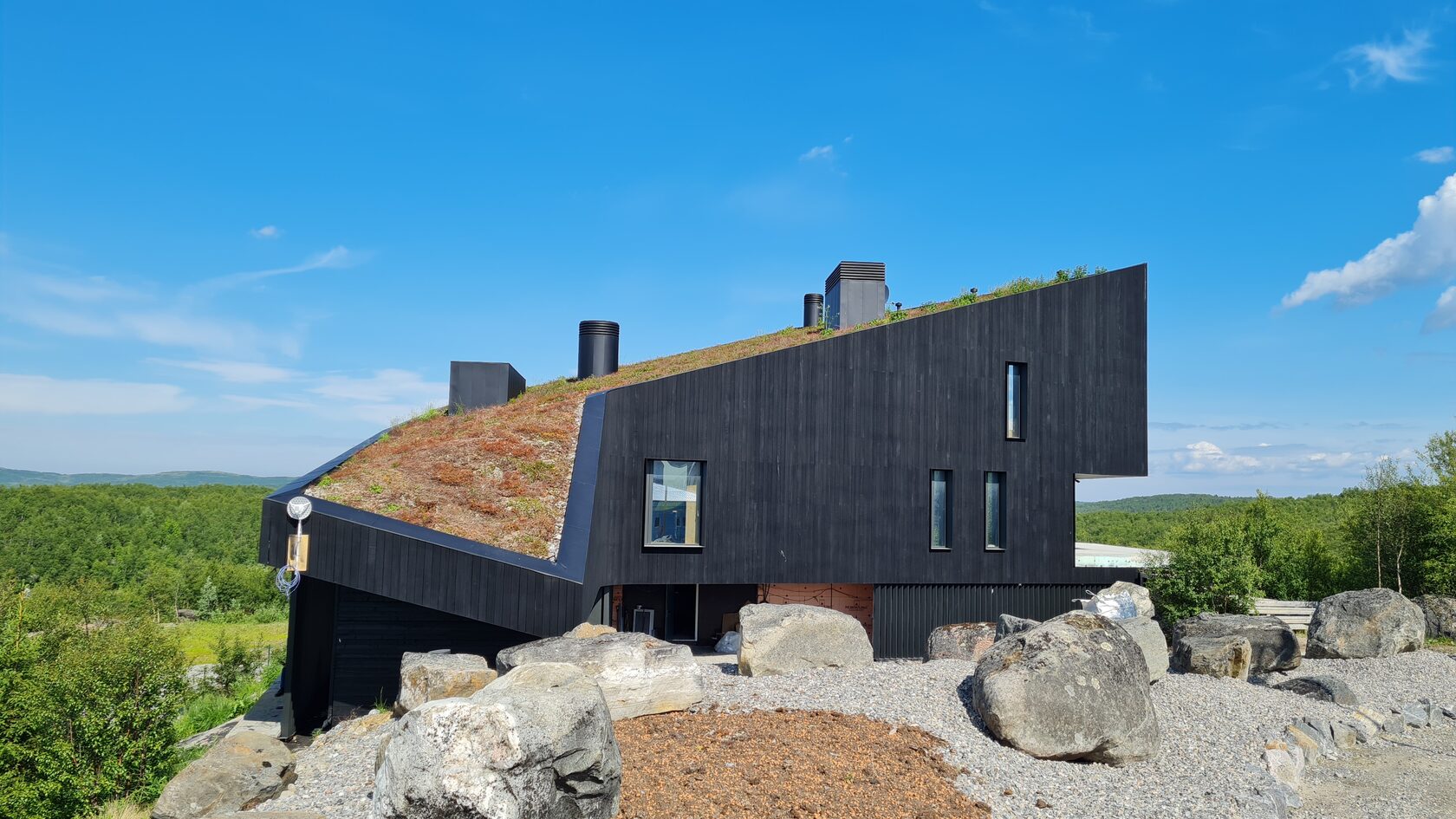

la casa se está terminando

La longitud total de la tubería de este proyecto superaba los 300 metros.

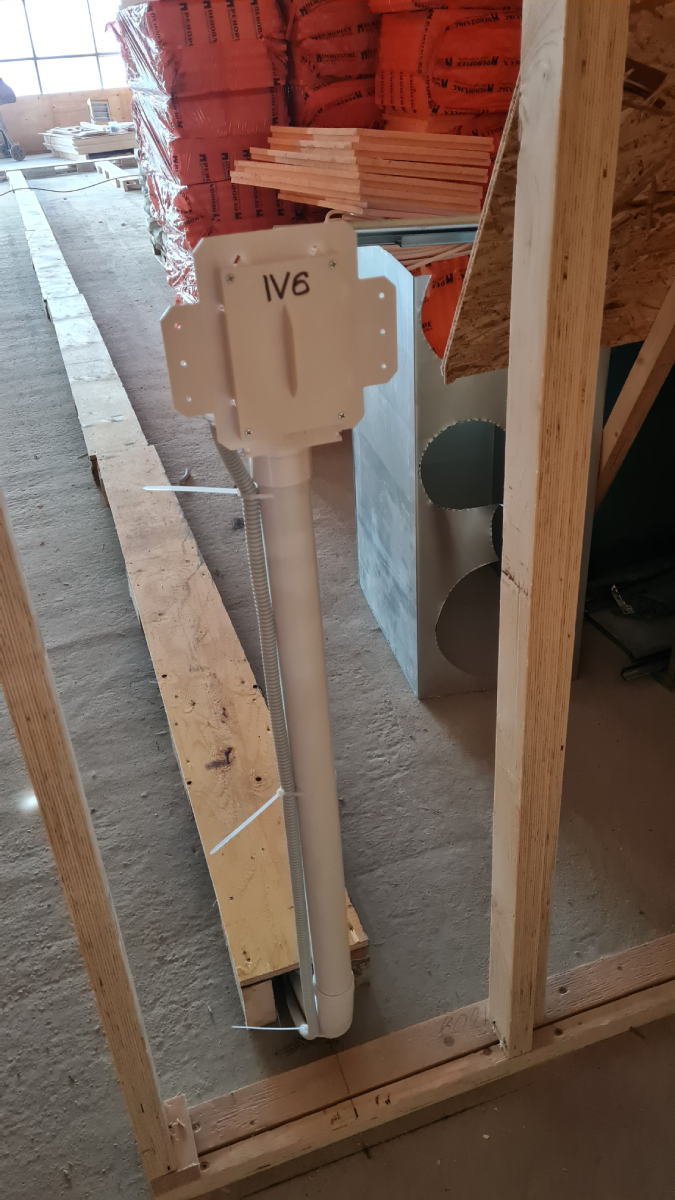

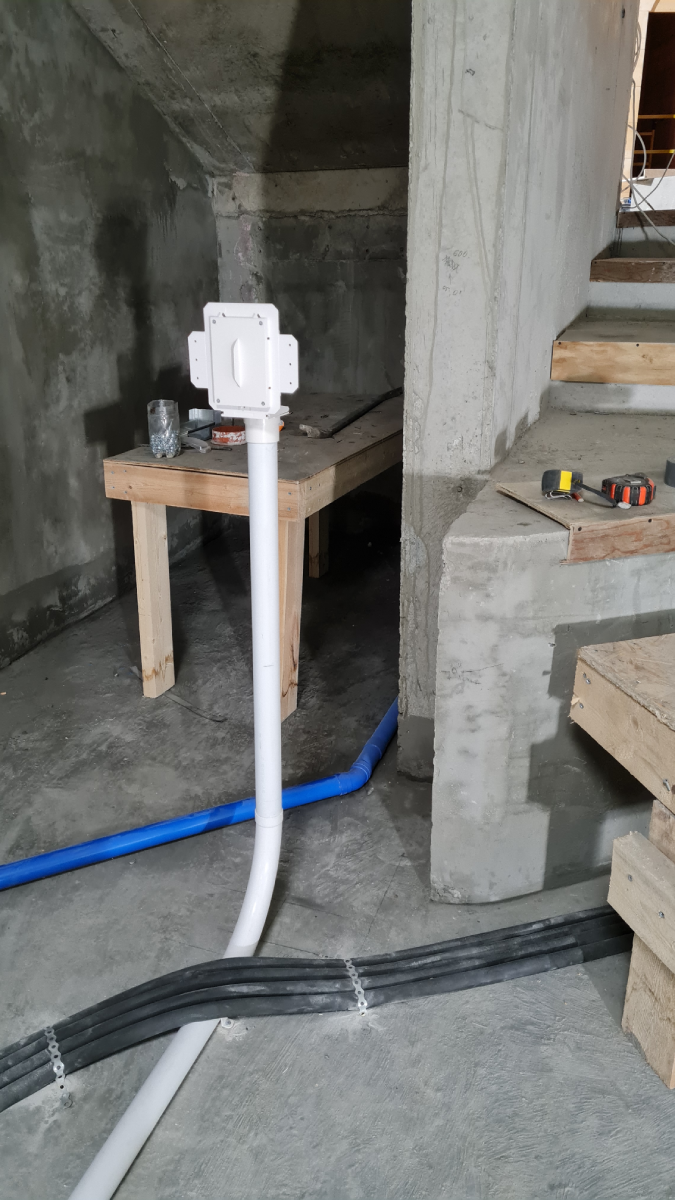

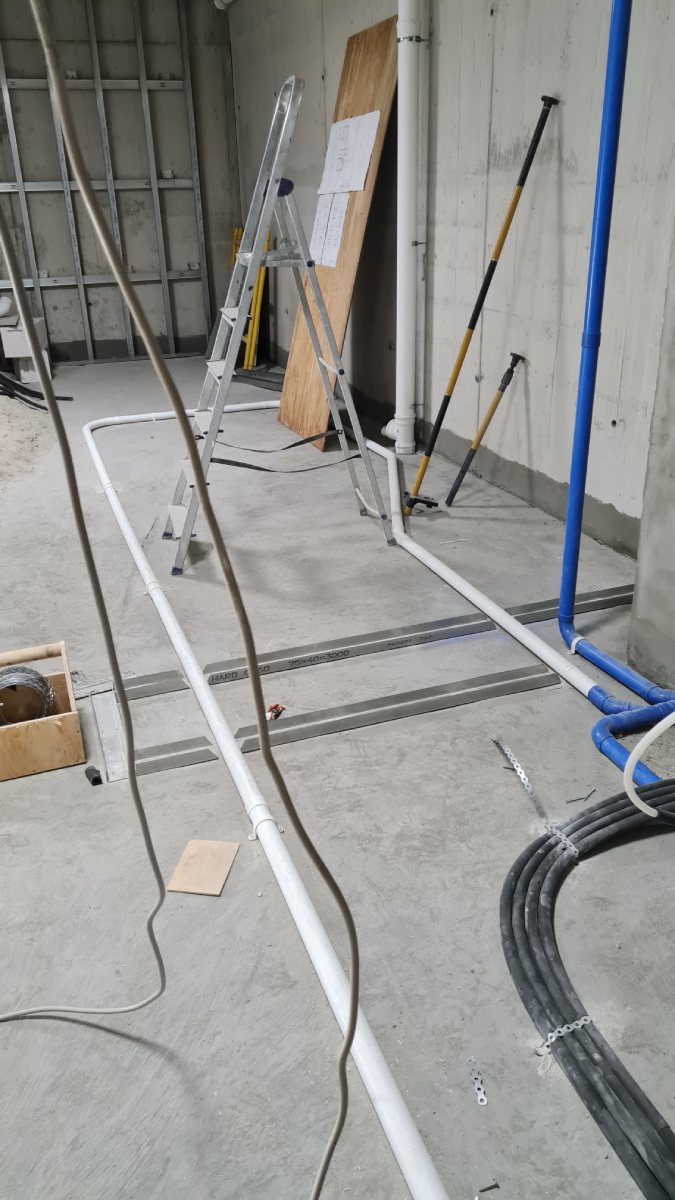

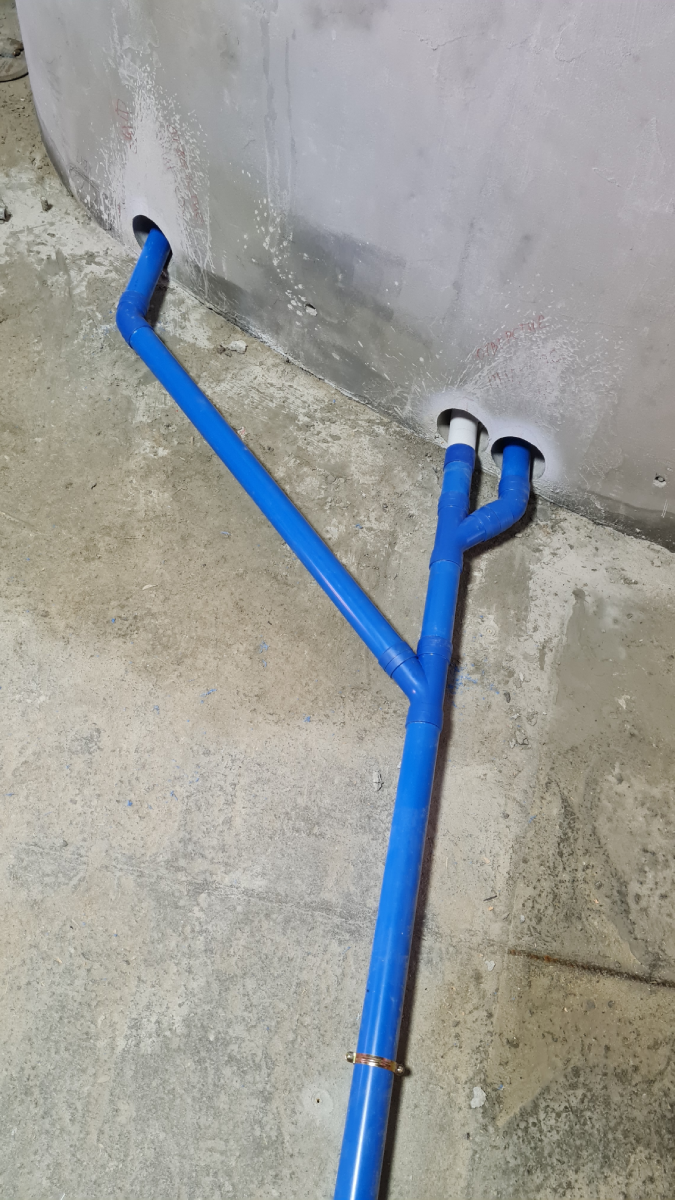

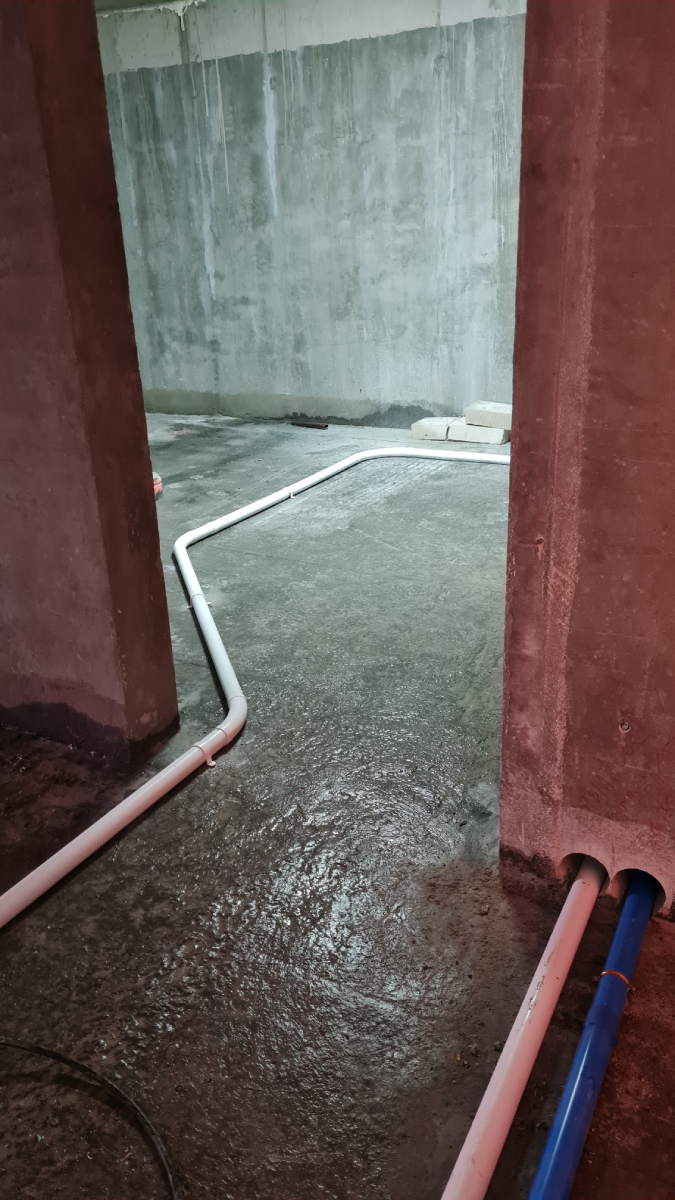

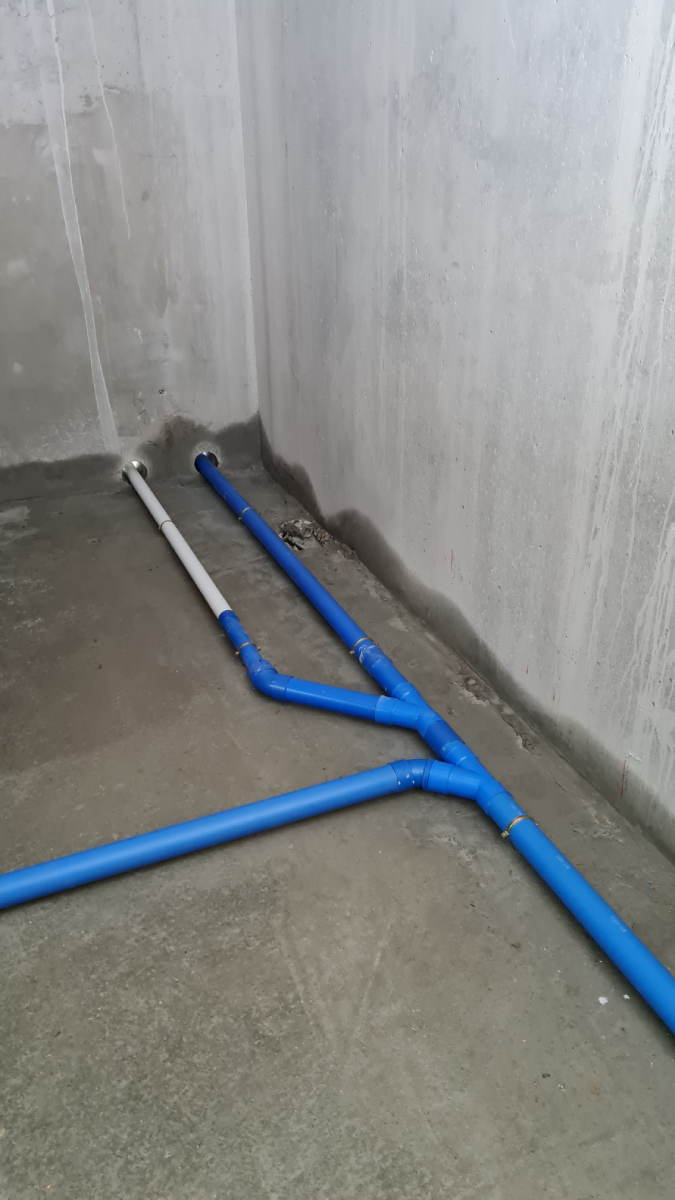

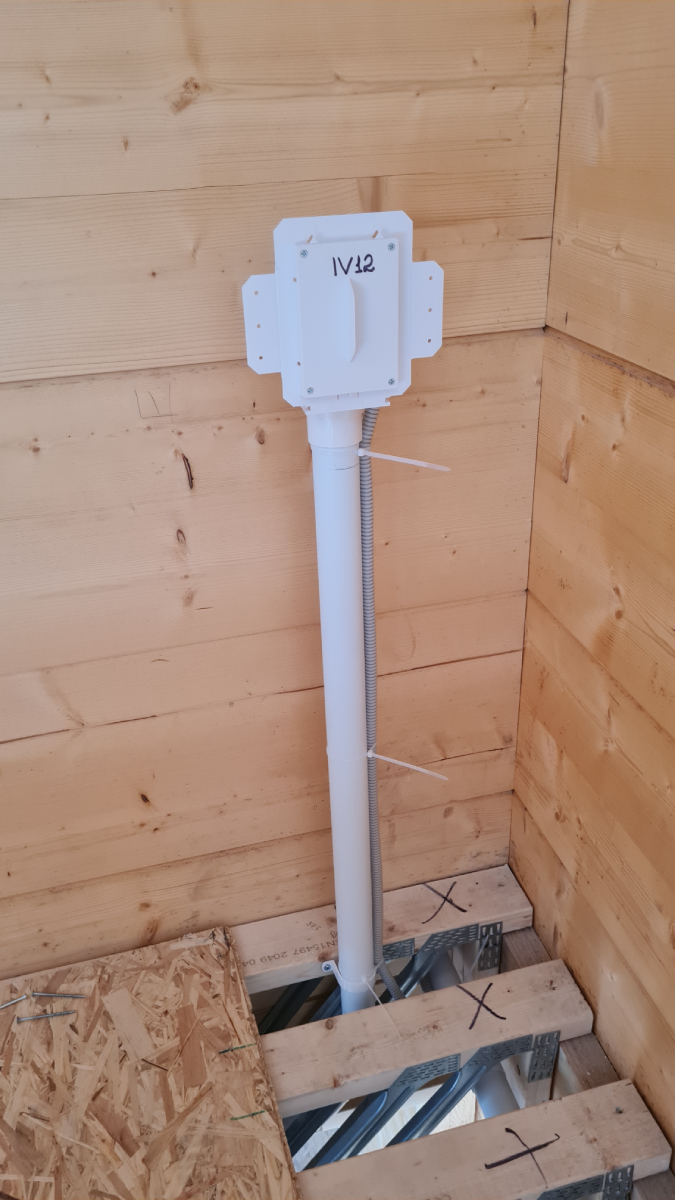

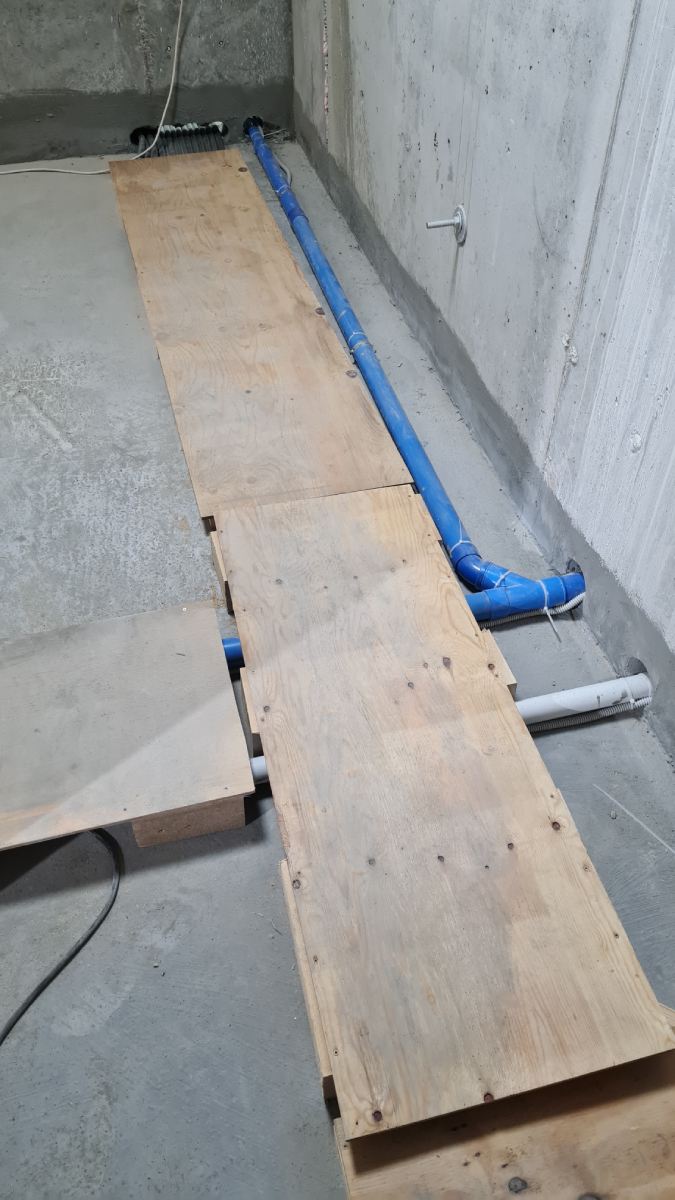

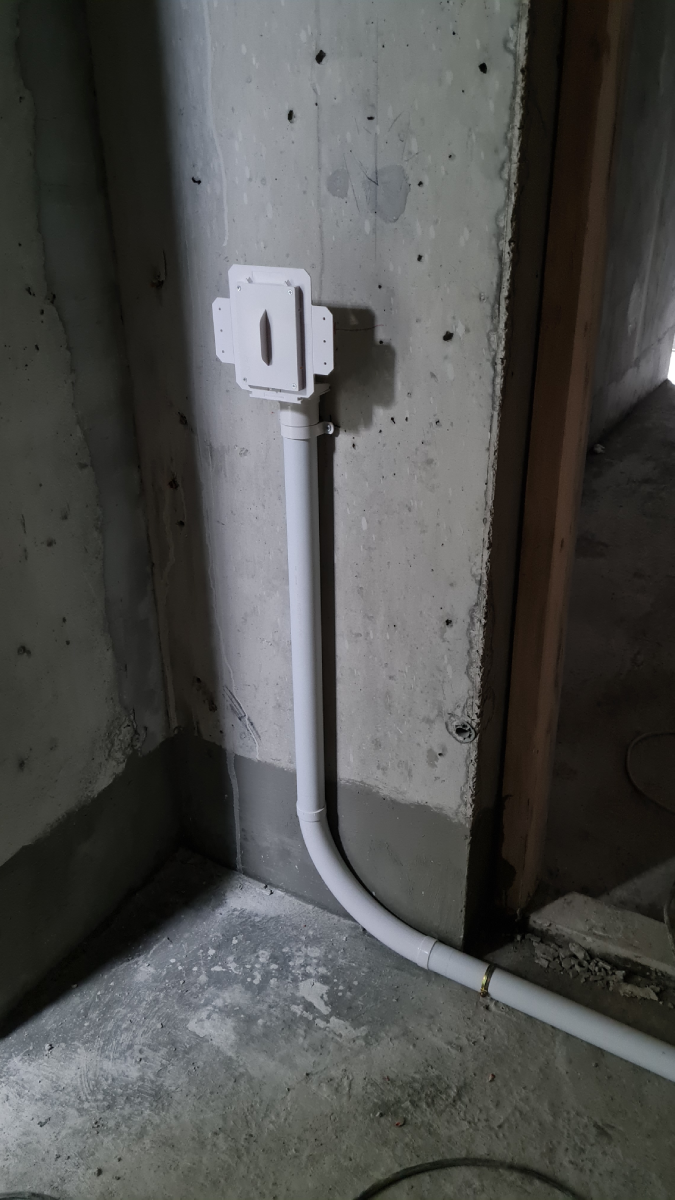

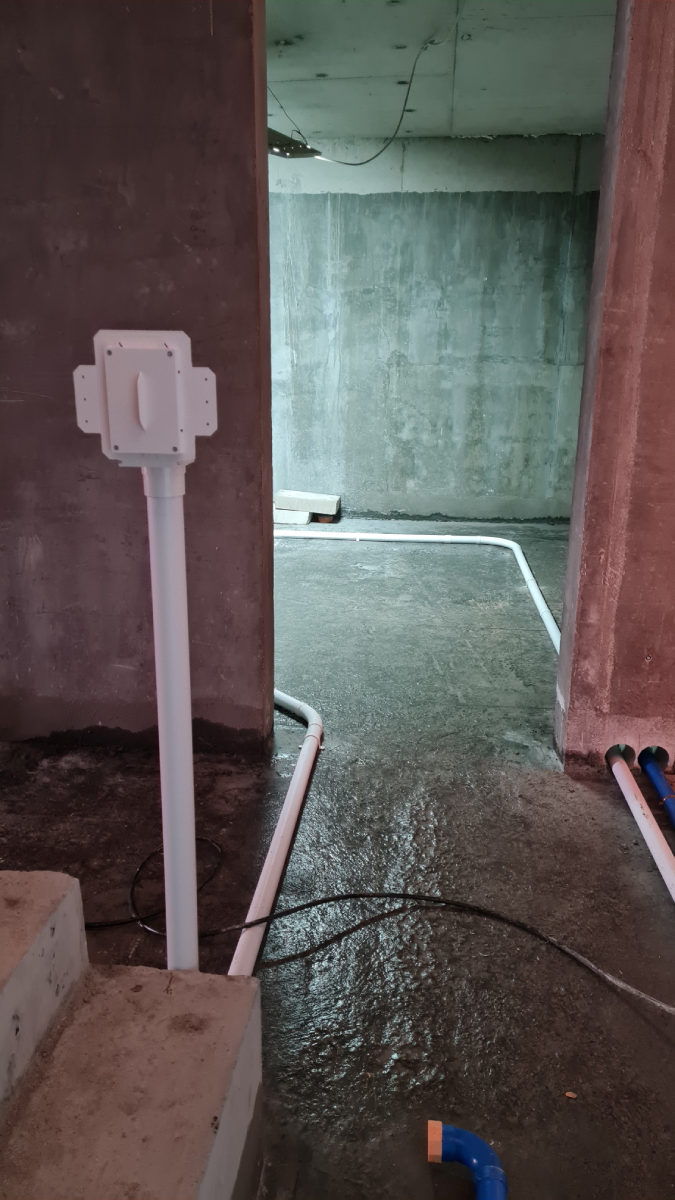

En el sótano y la planta baja, en el suelo en bruto, antes de colocar otros sistemas de ingeniería, se instaló una ruta (sistema de tuberías) con la salida de las piezas de montaje del sistema Hide-A-Hose

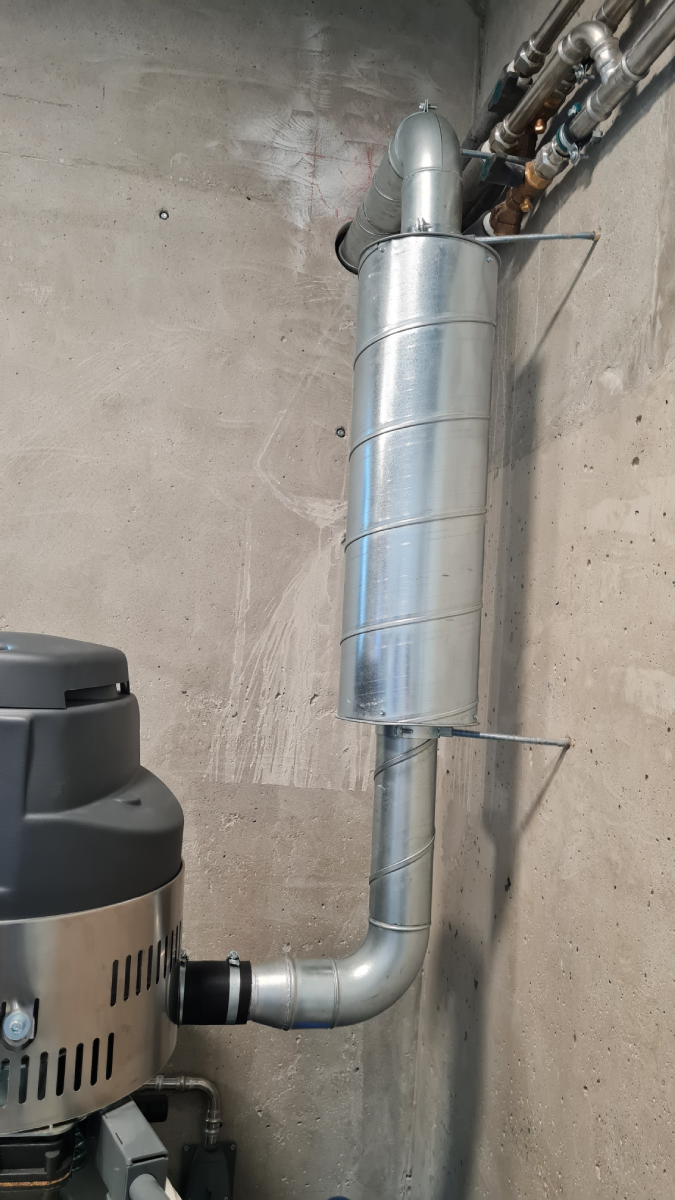

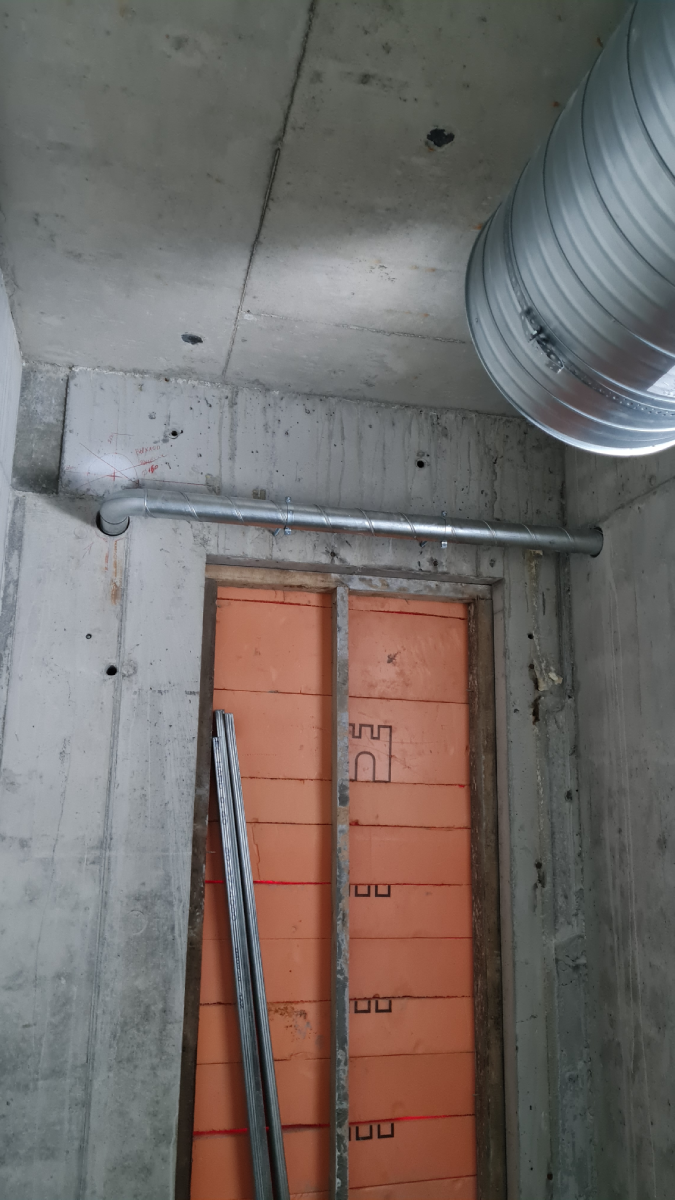

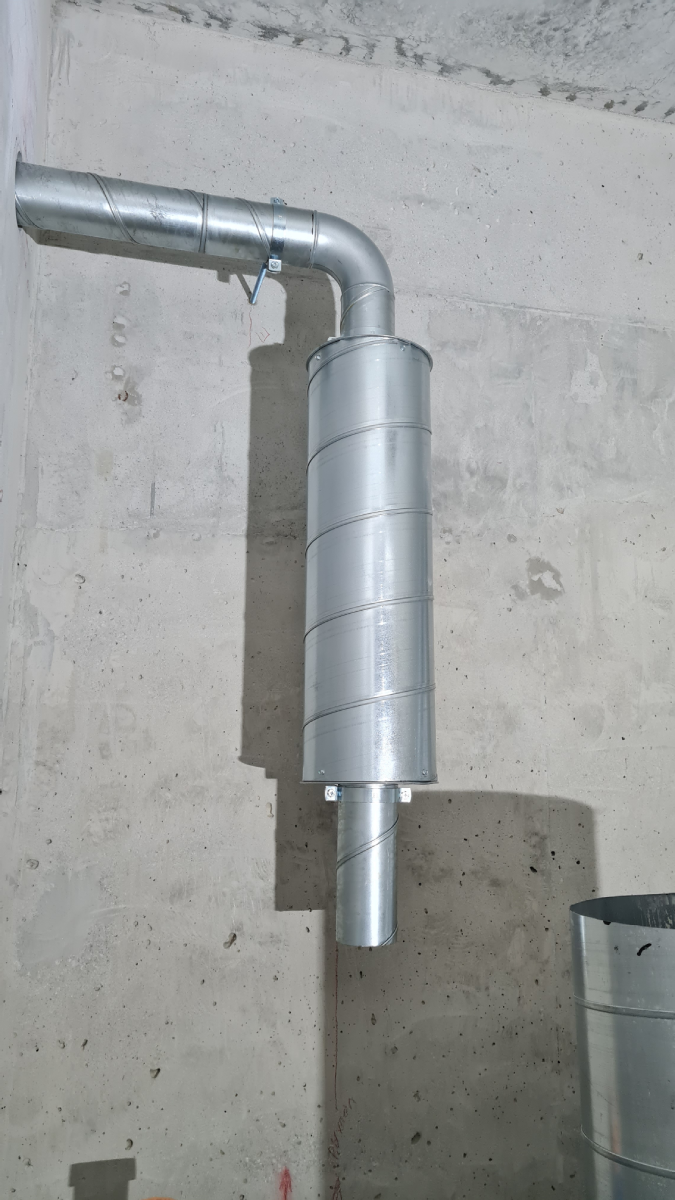

Se instaló un sistema de escape con un silenciador especial desde la sala de calderas, desde la ubicación de la unidad de potencia

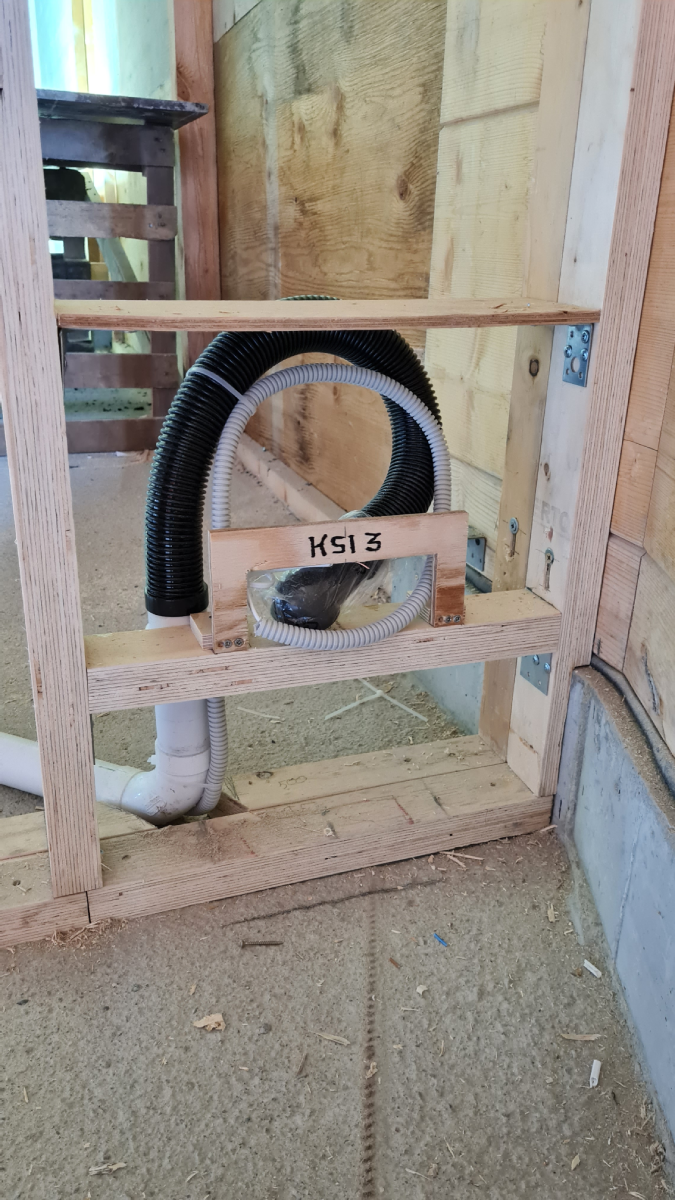

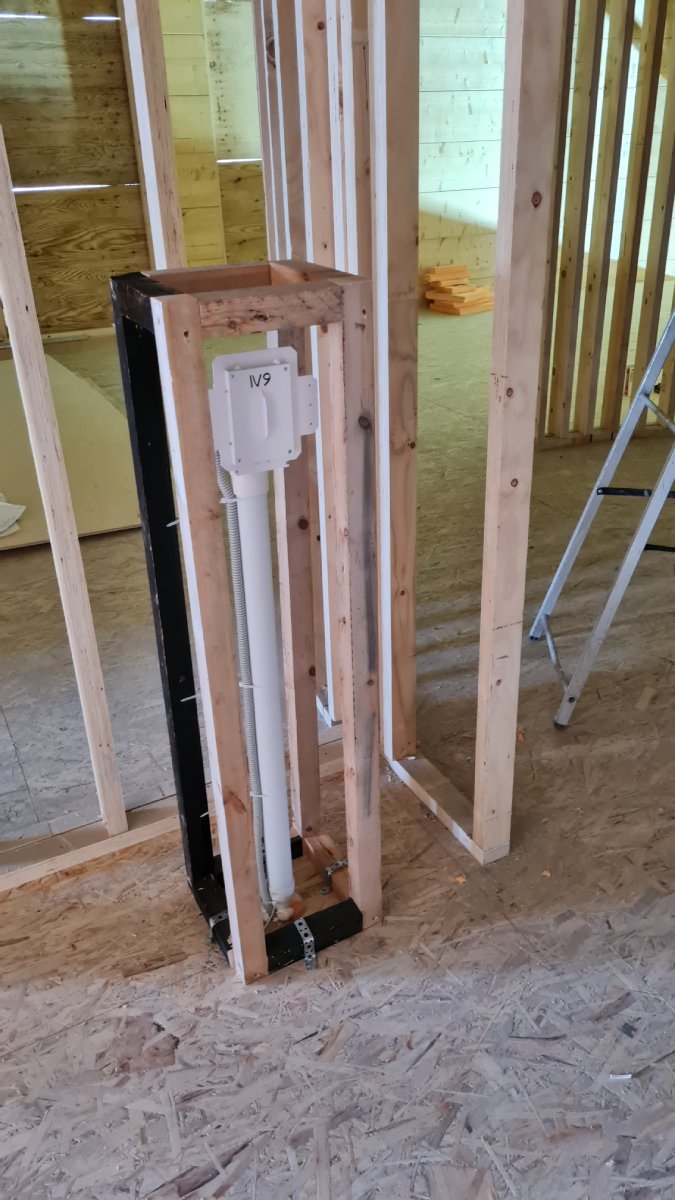

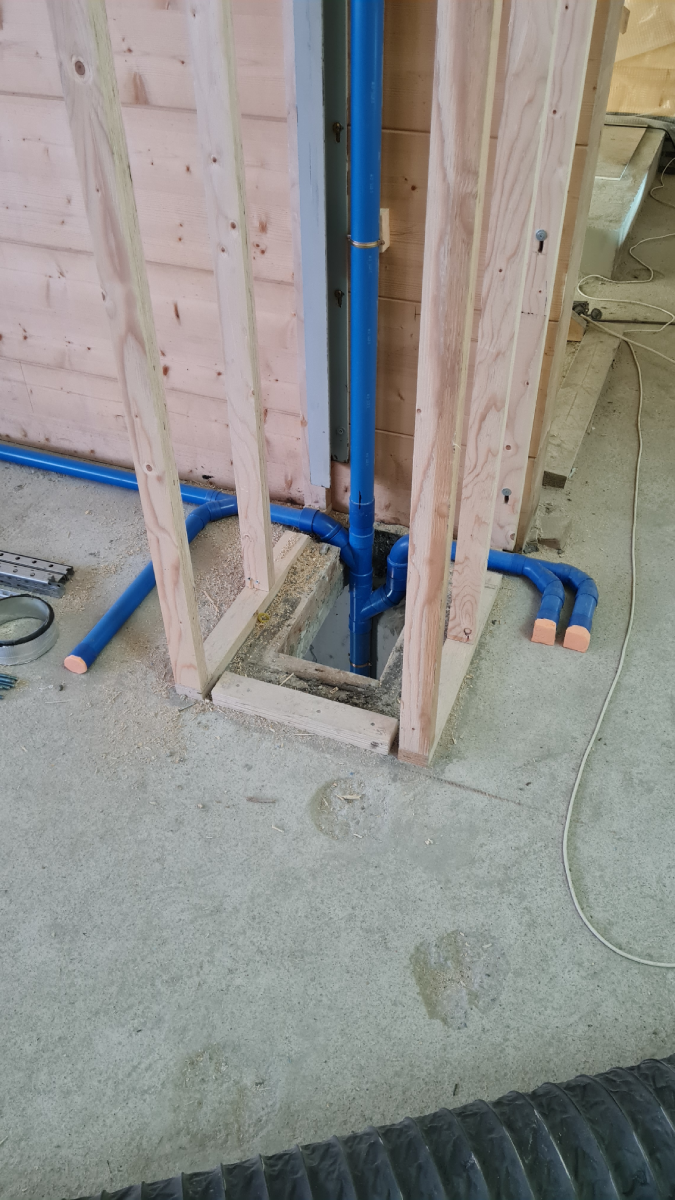

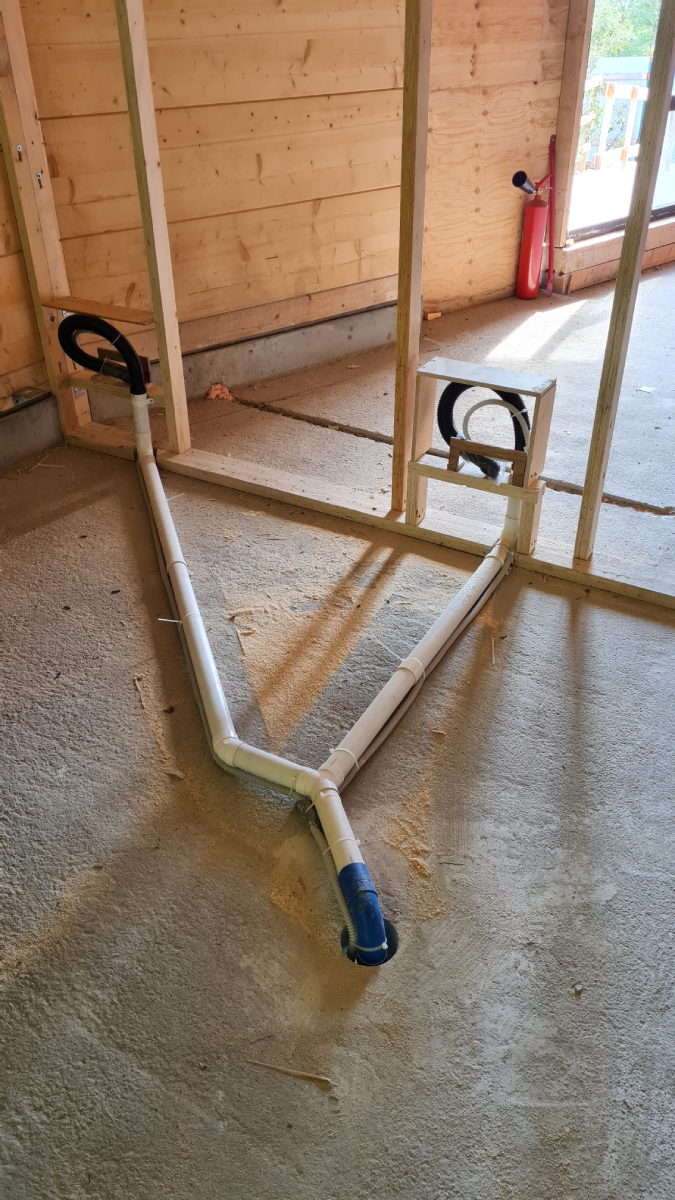

Se hicieron huecos especiales para las cucharas en los tabiques del bastidor para alojar la manguera ondulada y teniendo en cuenta la marca cero del suelo limpio. Nuestras fotos muestran claramente cómo se realizó esto en la primera fase de montaje.

y cómo resultó al final

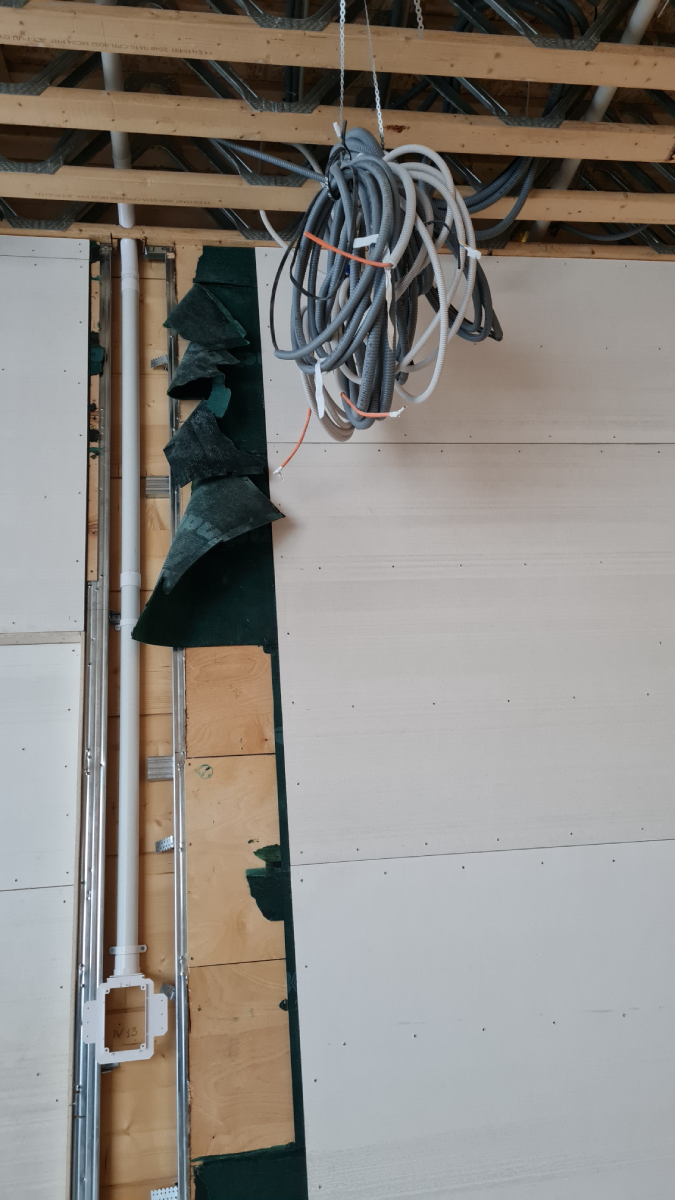

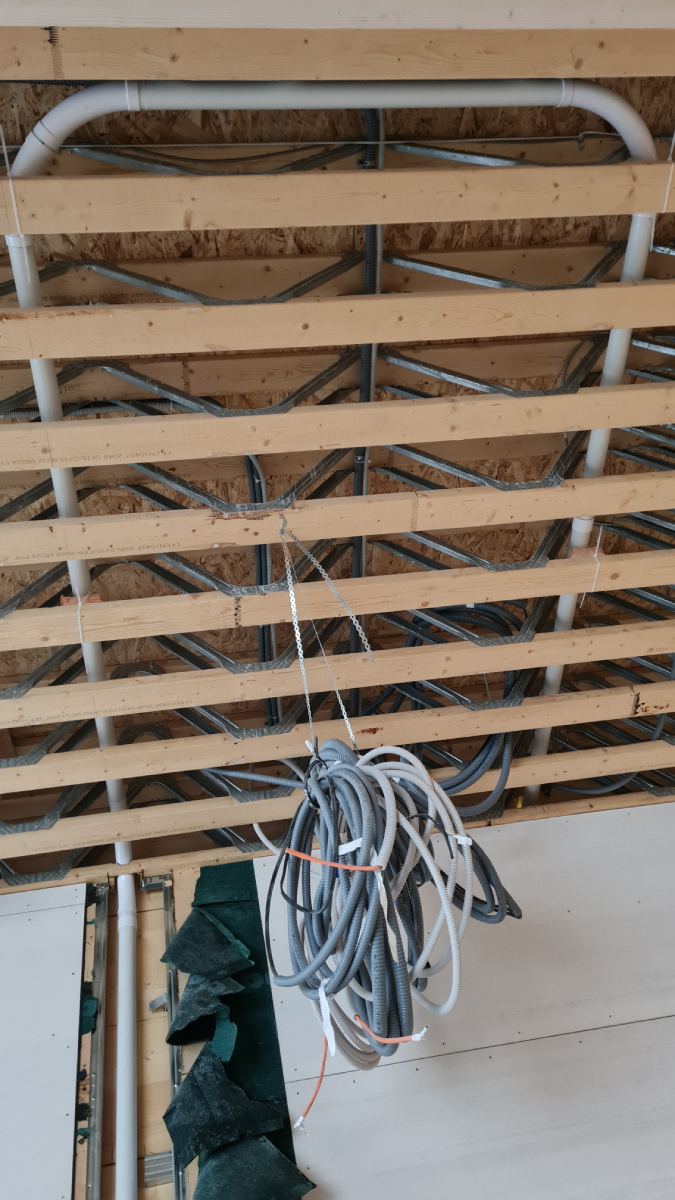

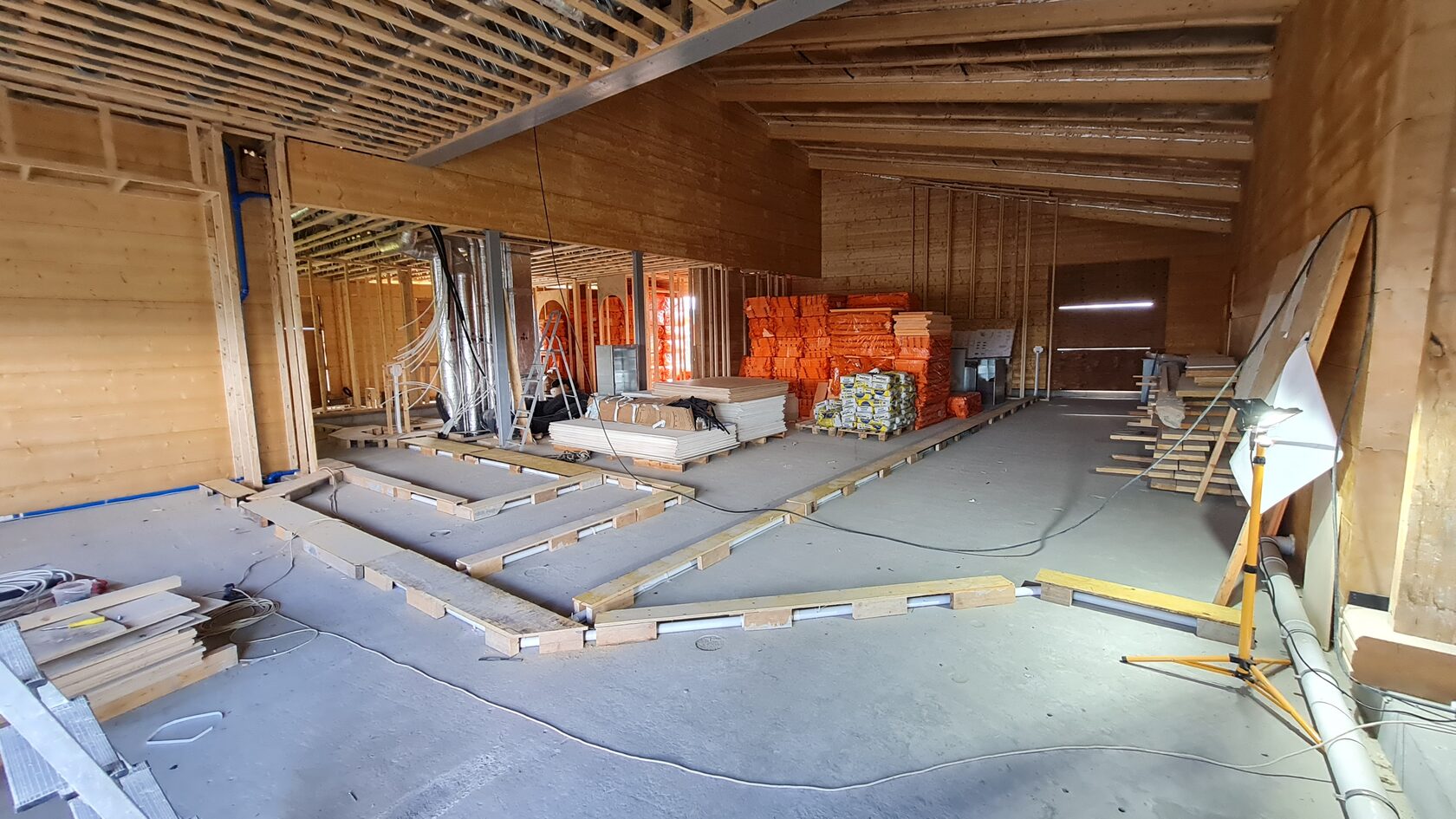

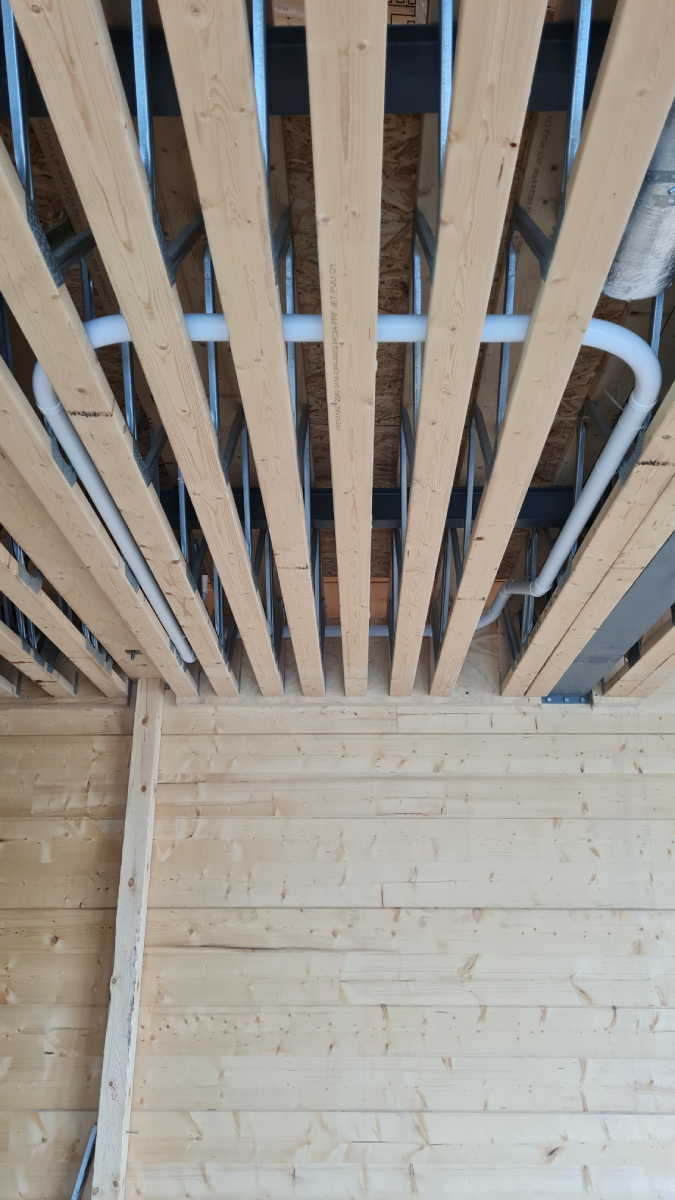

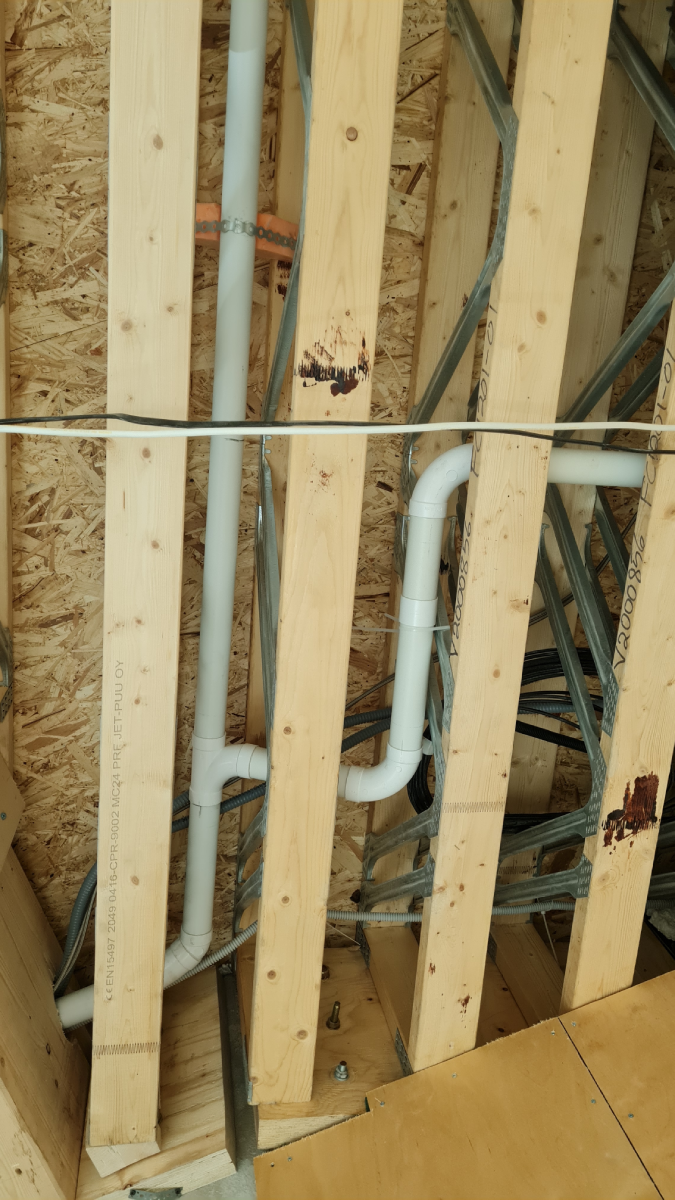

En los otros cinco niveles de la casa, el trazado de las tuberías se instaló bajo el techo en cerchas especiales.

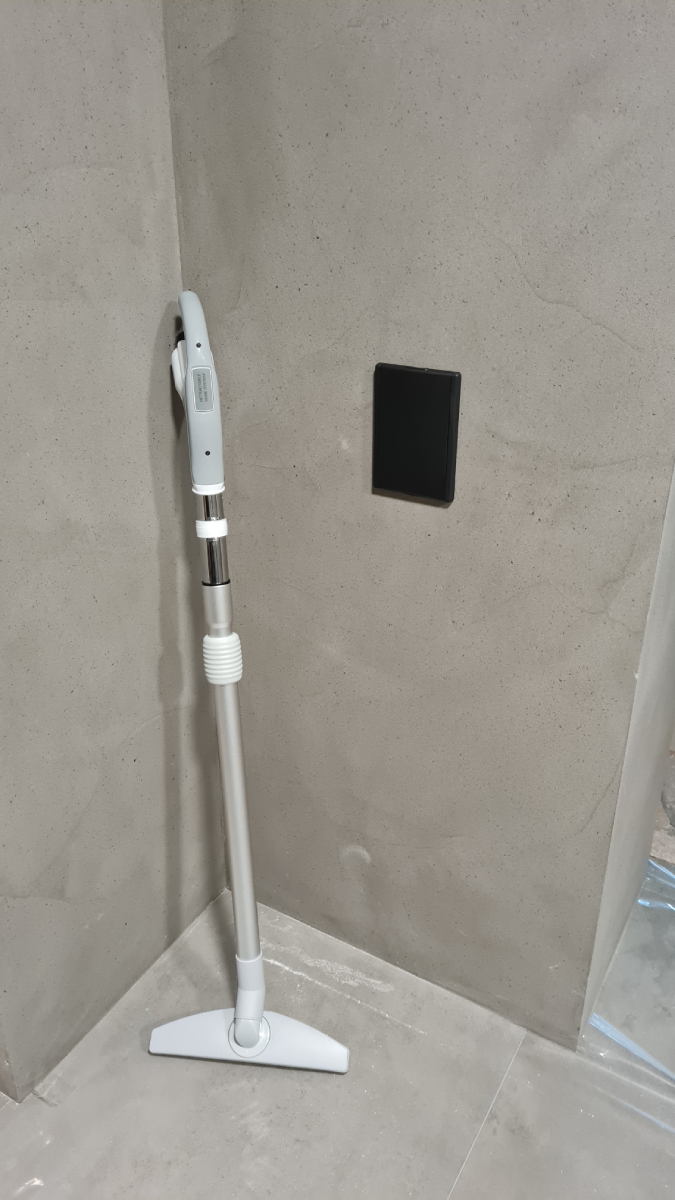

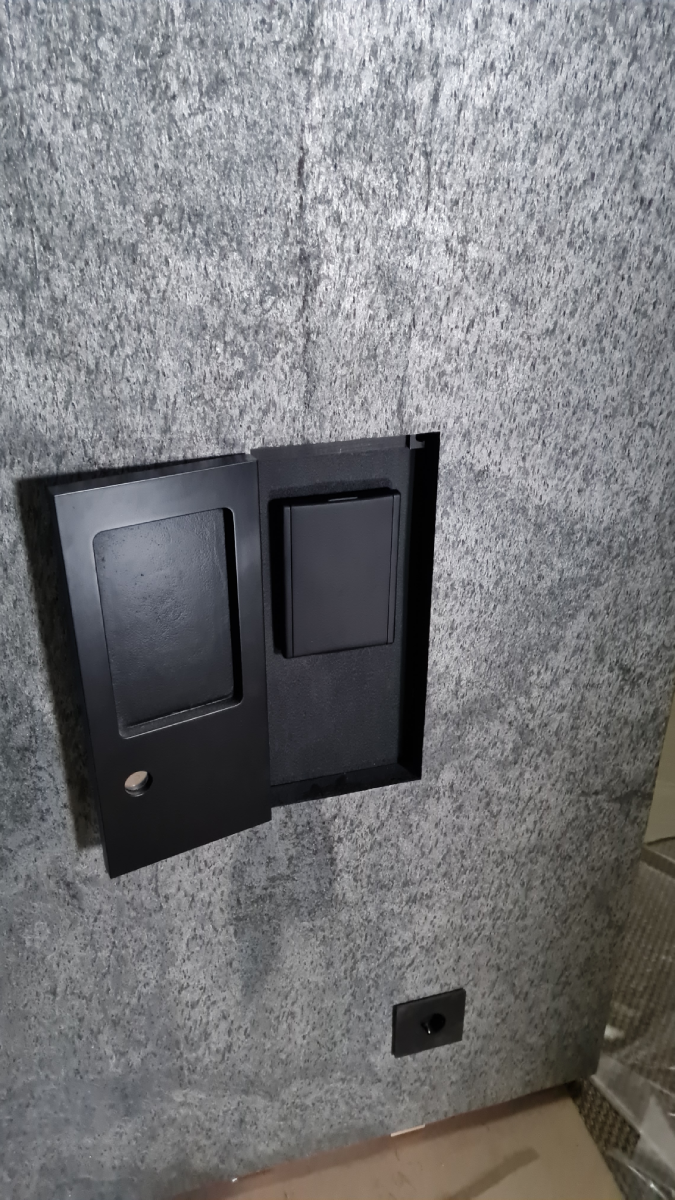

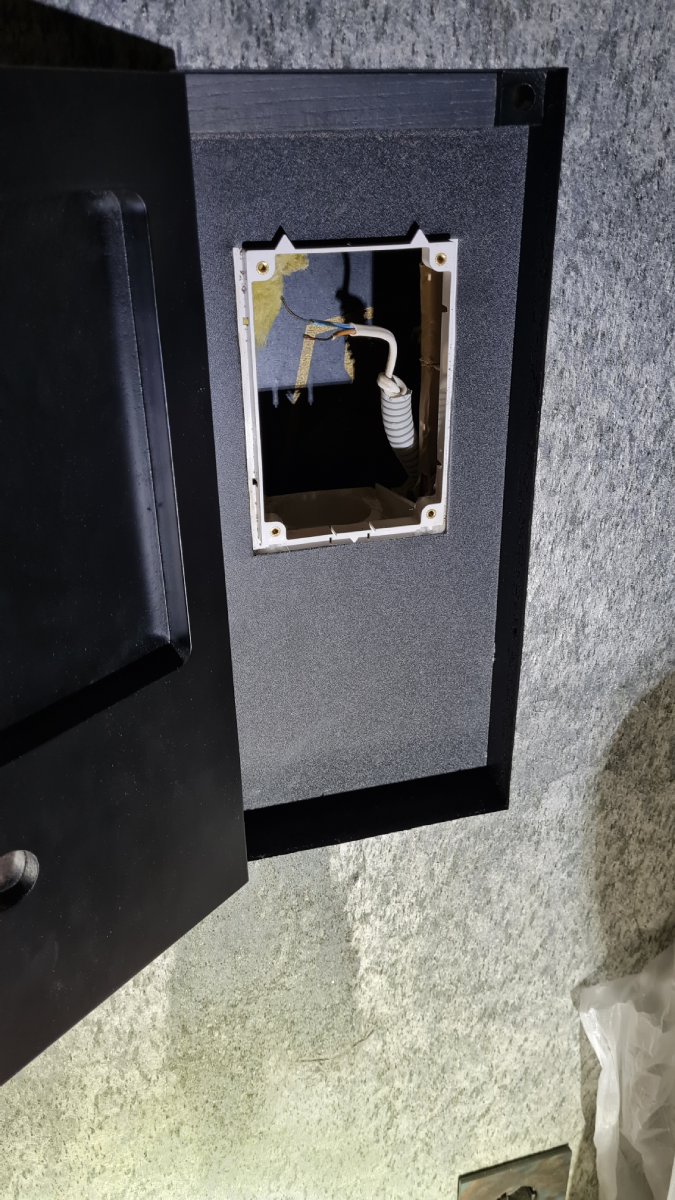

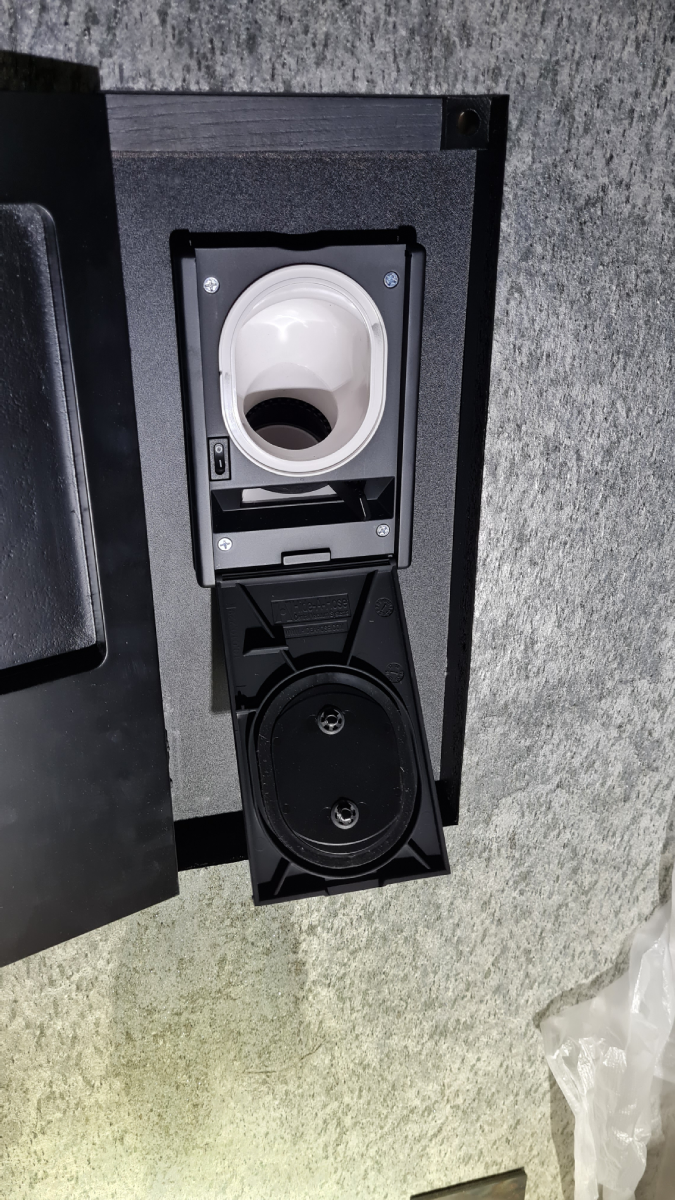

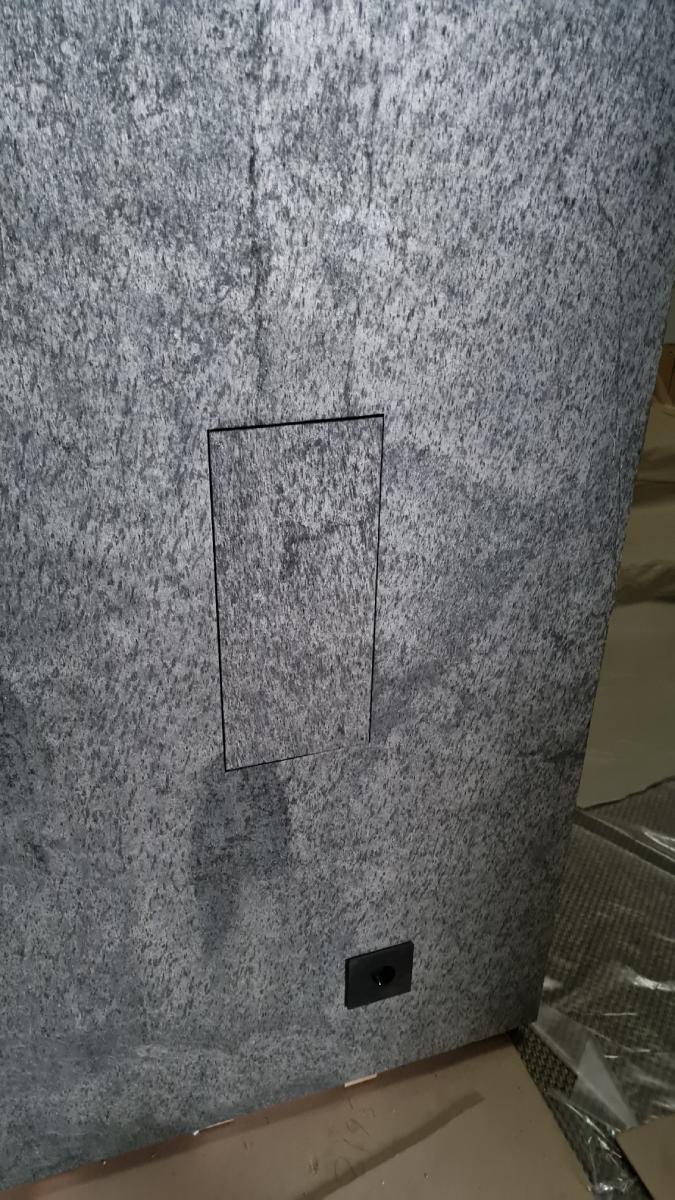

Para algunos enchufes, se han previsto nichos especiales con tapas para no comprometer la estética de los acabados del diseño de la habitación.

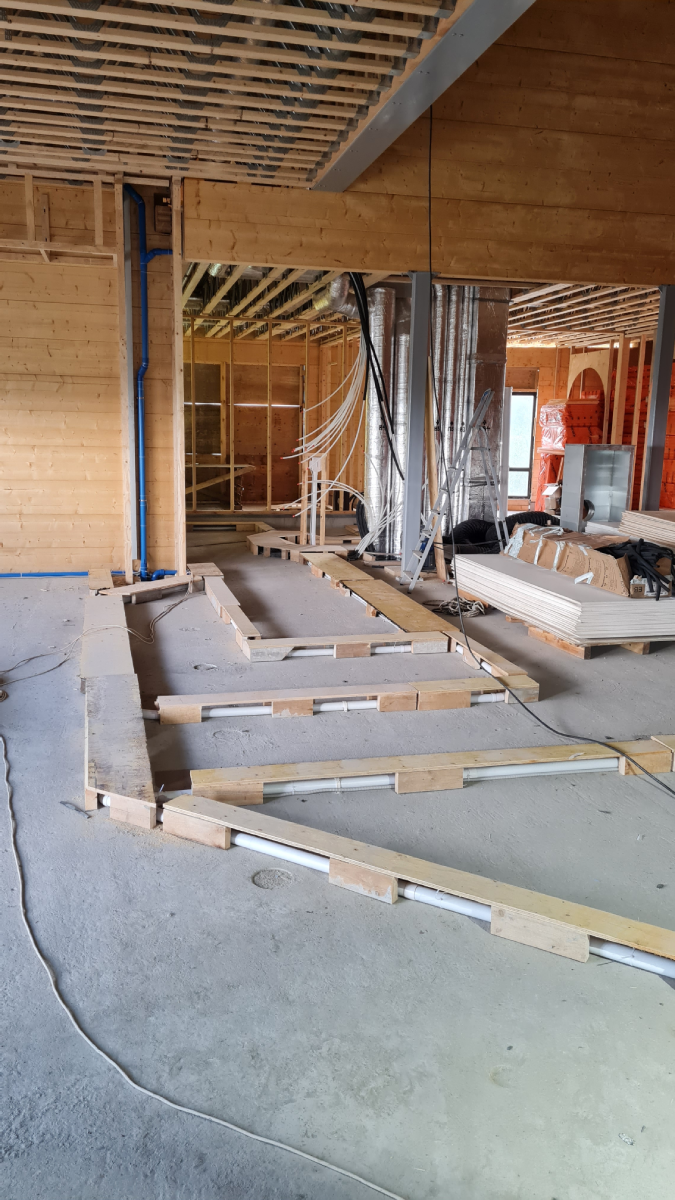

Tras la finalización de la primera fase de las obras, se fabricaron cajas de protección provisionales para proteger las tuberías de daños externos antes de verterlas en la solera, en el caso de los tramos que discurrían sobre la solera rugosa.

A continuación, el sistema central de aspiración de polvo quedó inactivo hasta que finalizaron todos los trabajos de acabado interior.

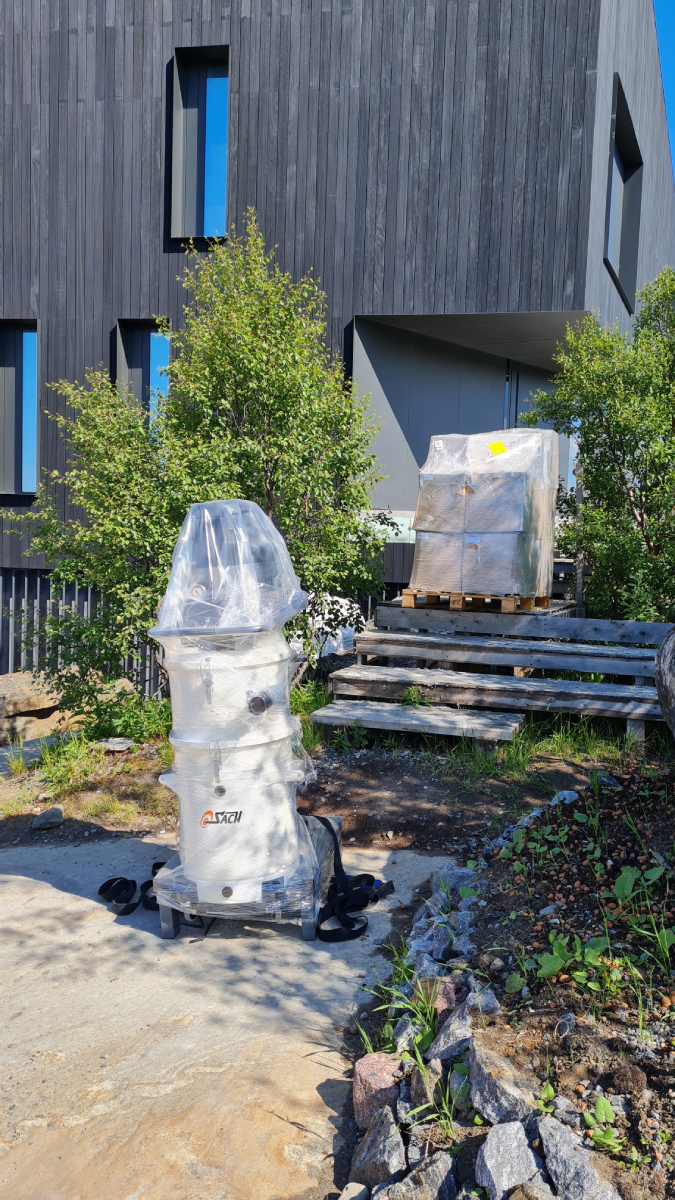

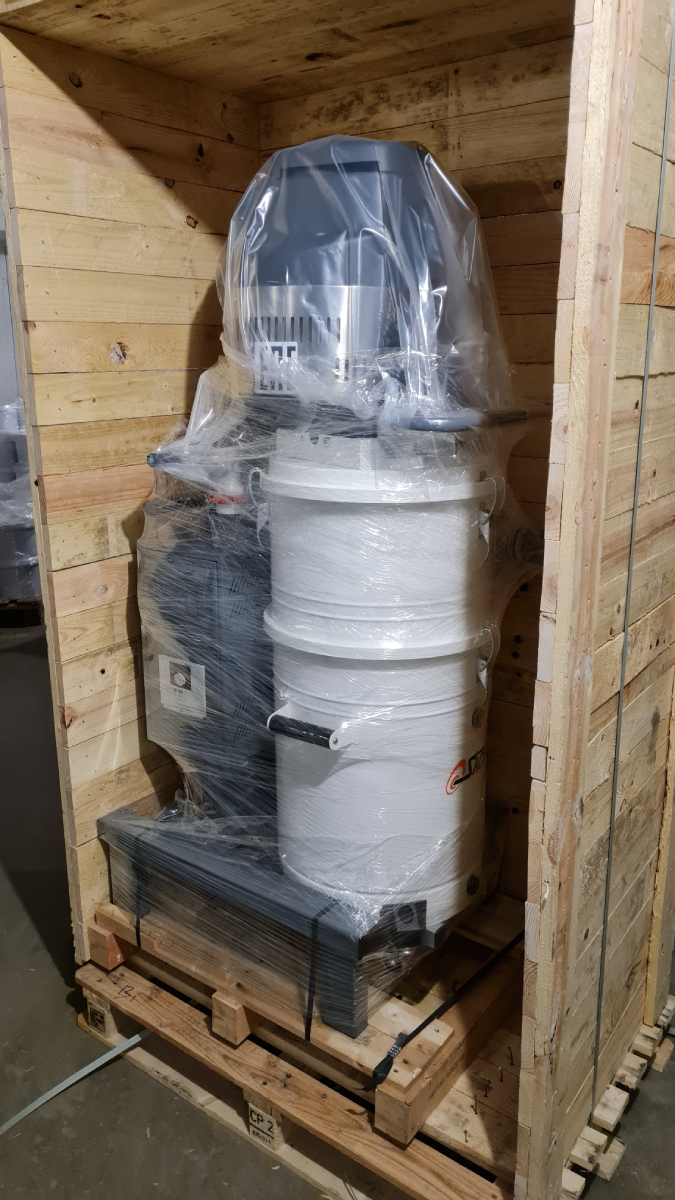

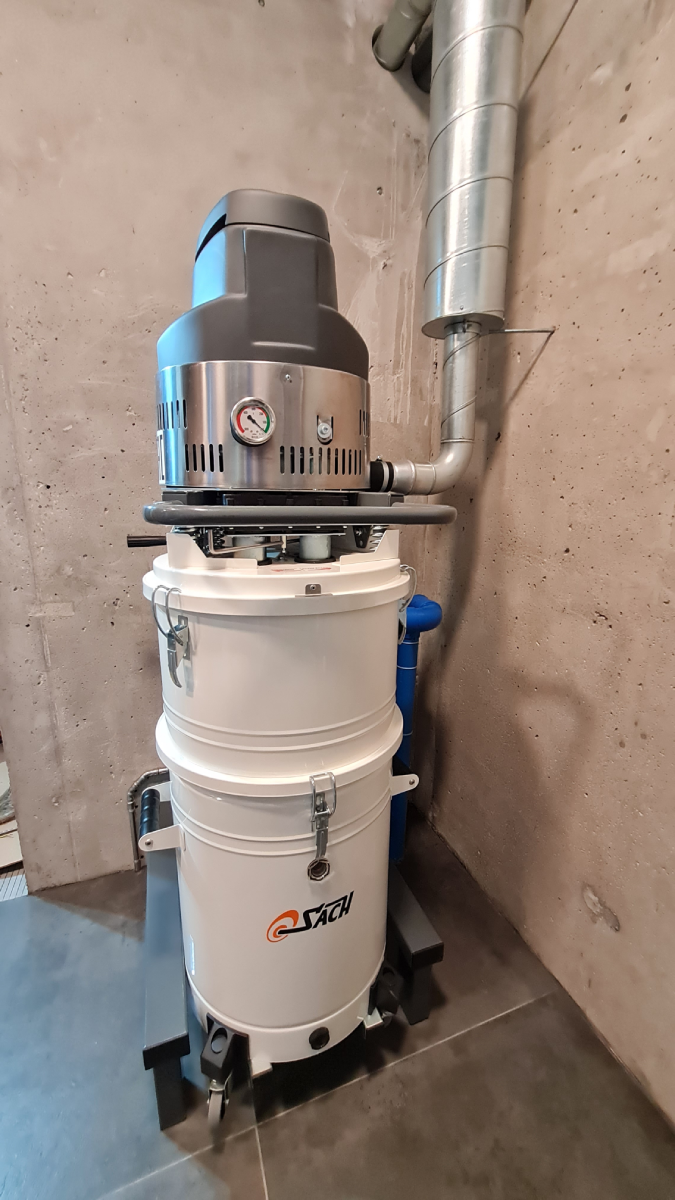

En la segunda etapa final, entregamos el bloque de potencia Sach Evoblock en el emplazamiento

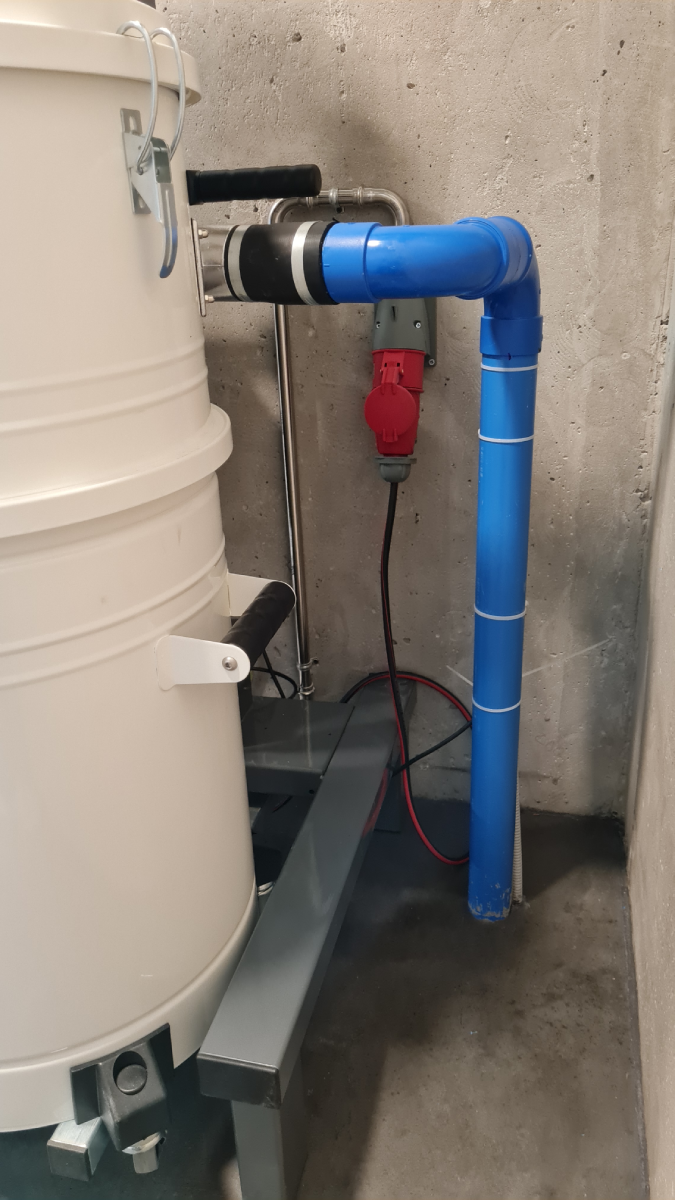

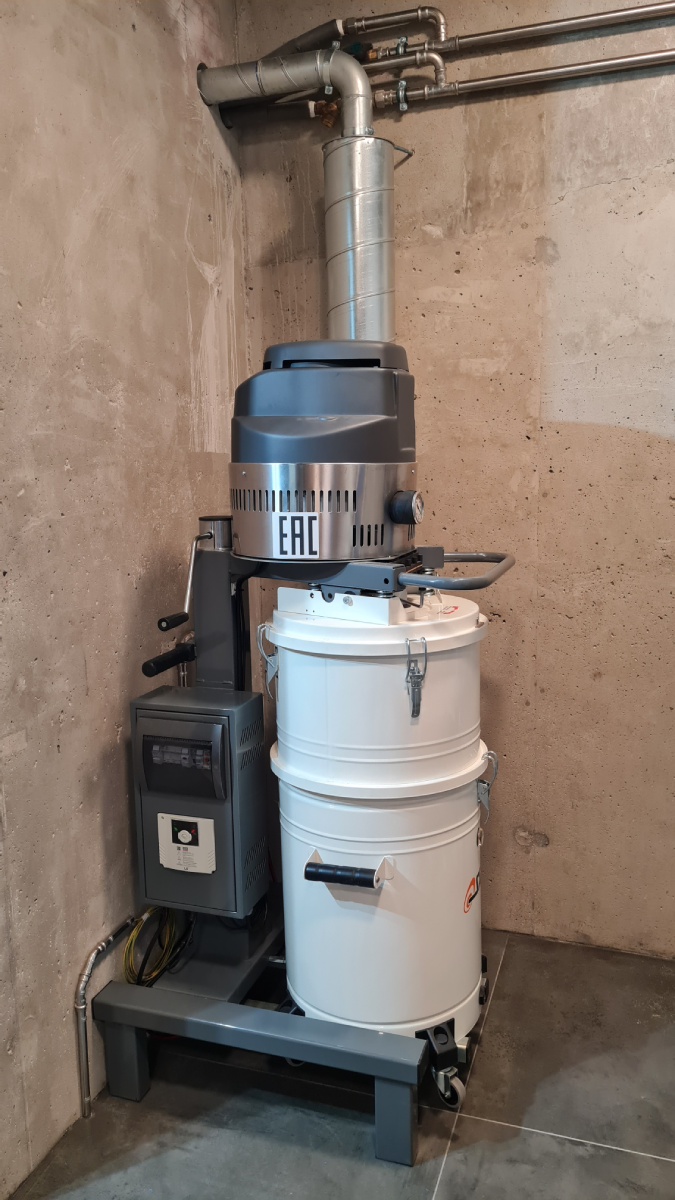

y lo conectó a la tubería principal y al sistema de escape

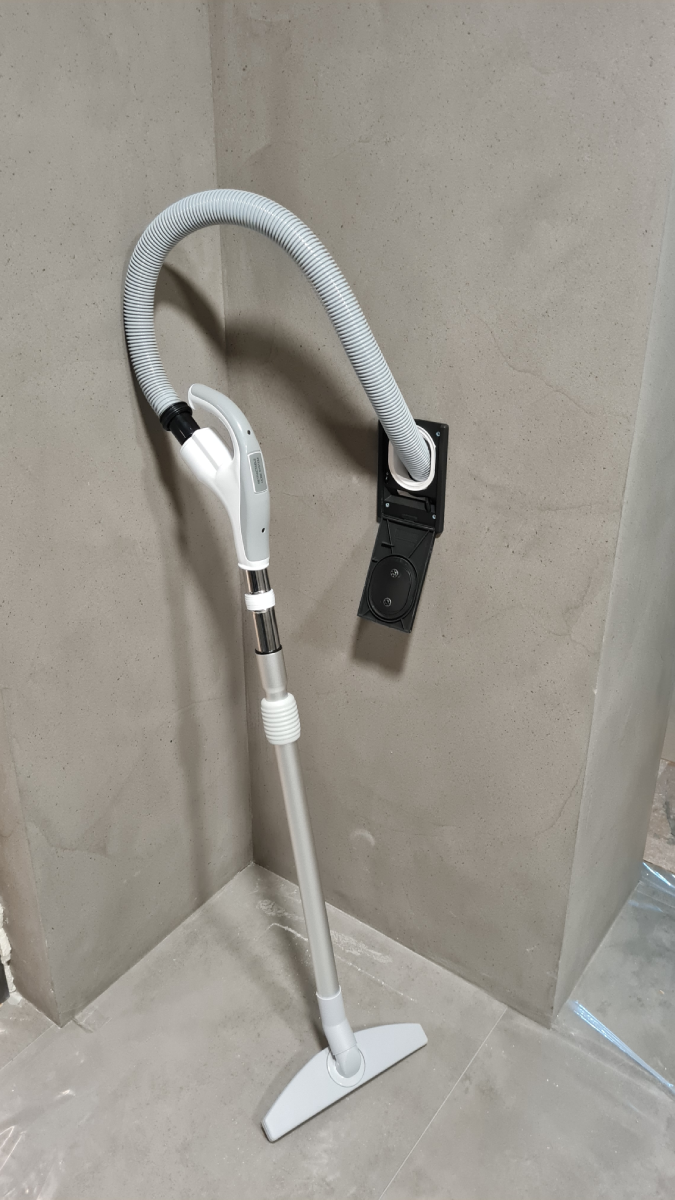

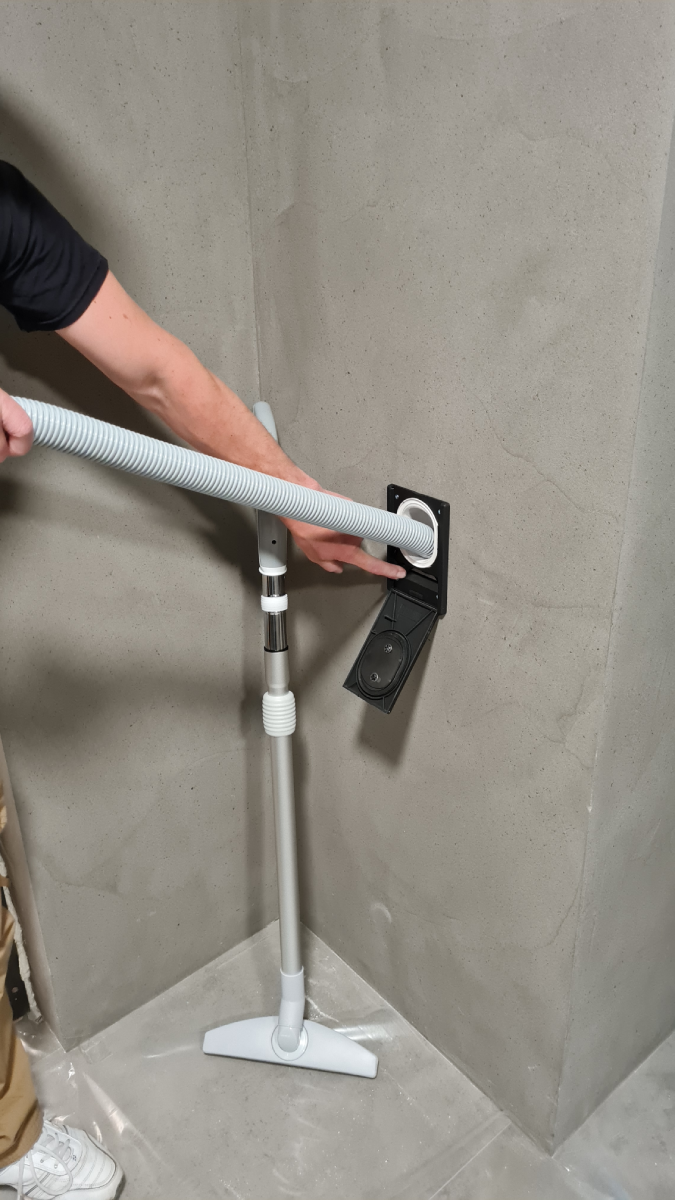

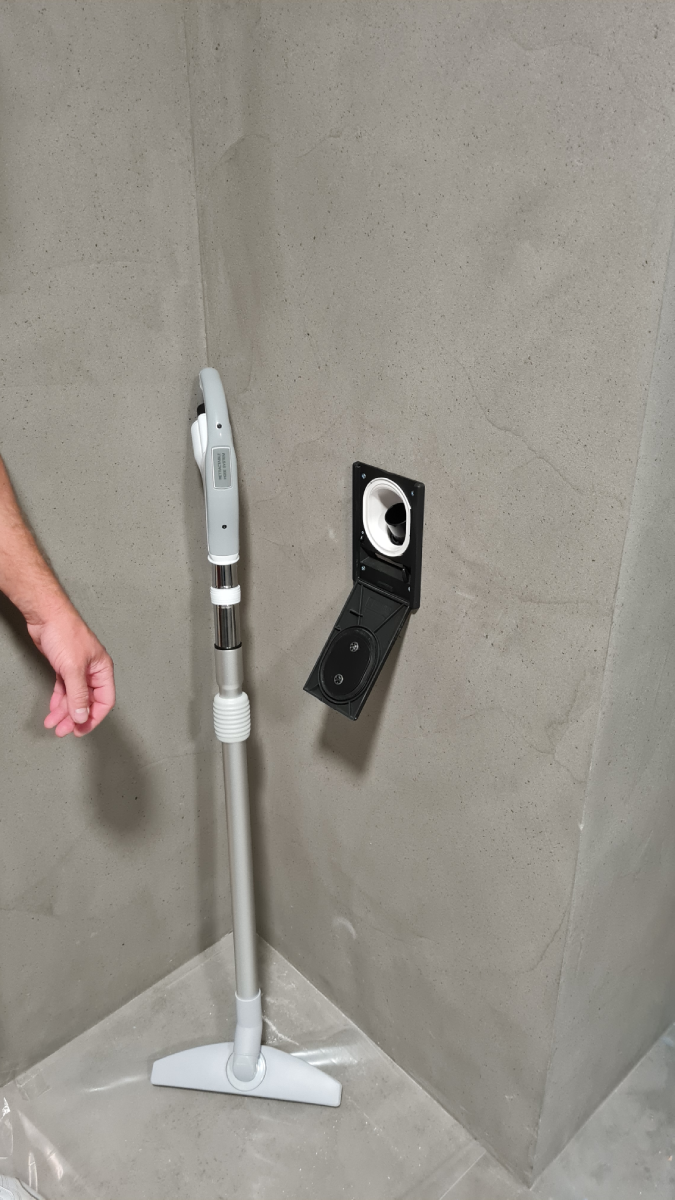

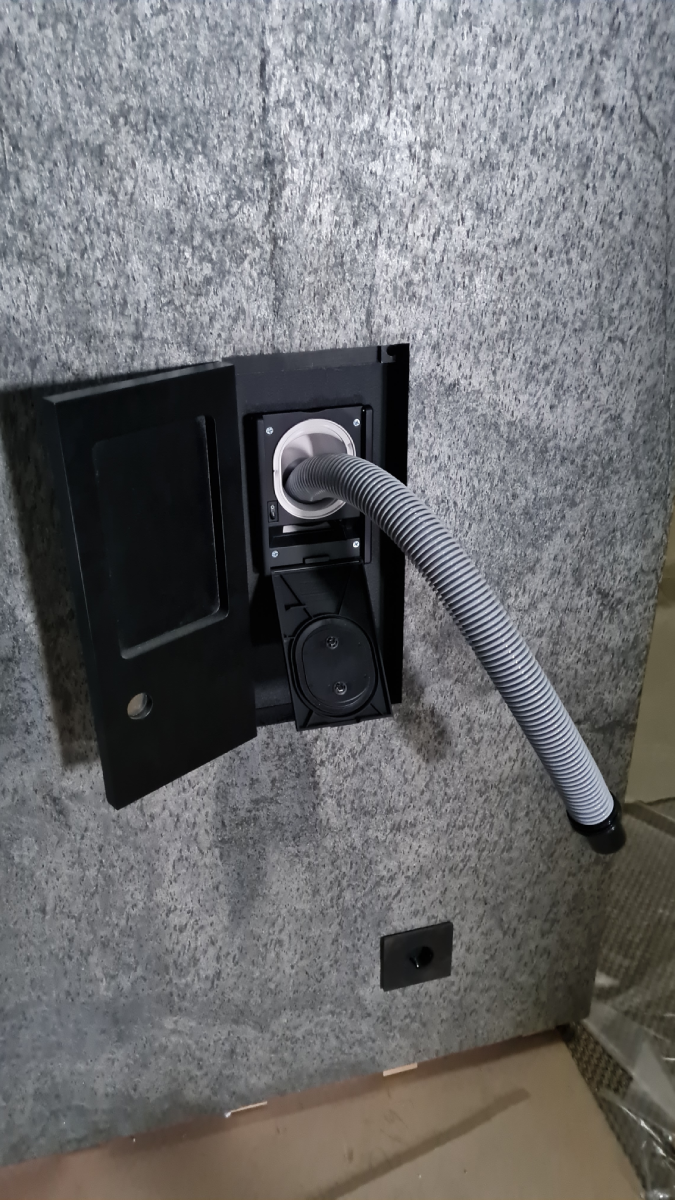

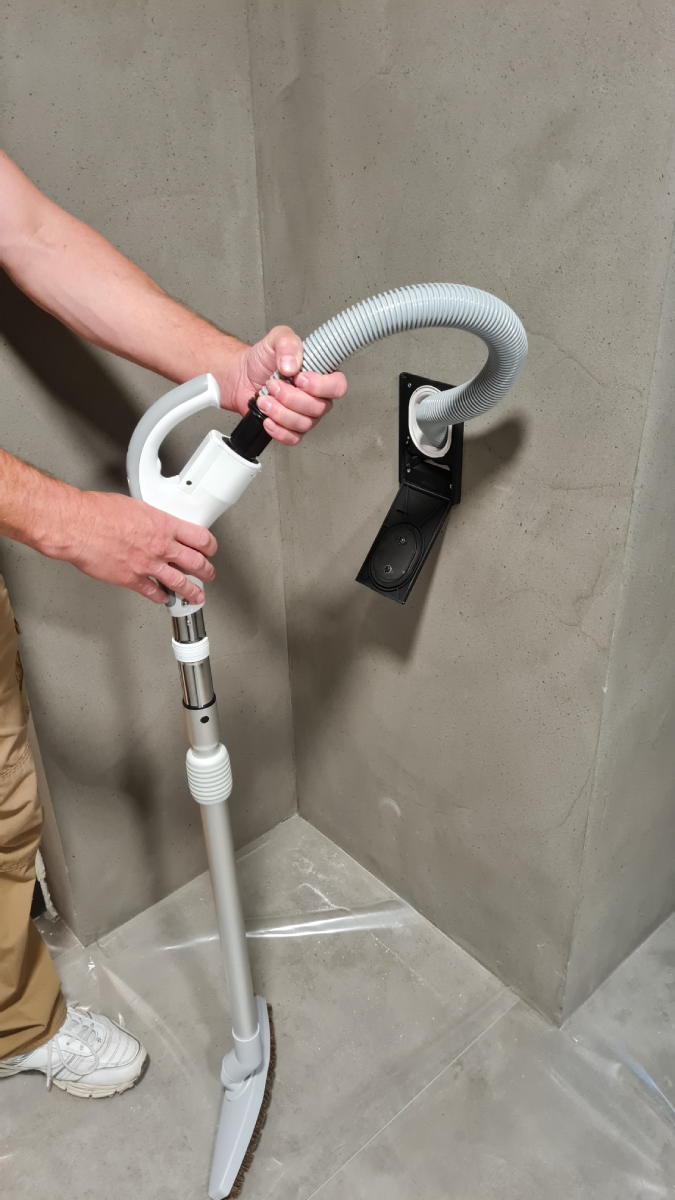

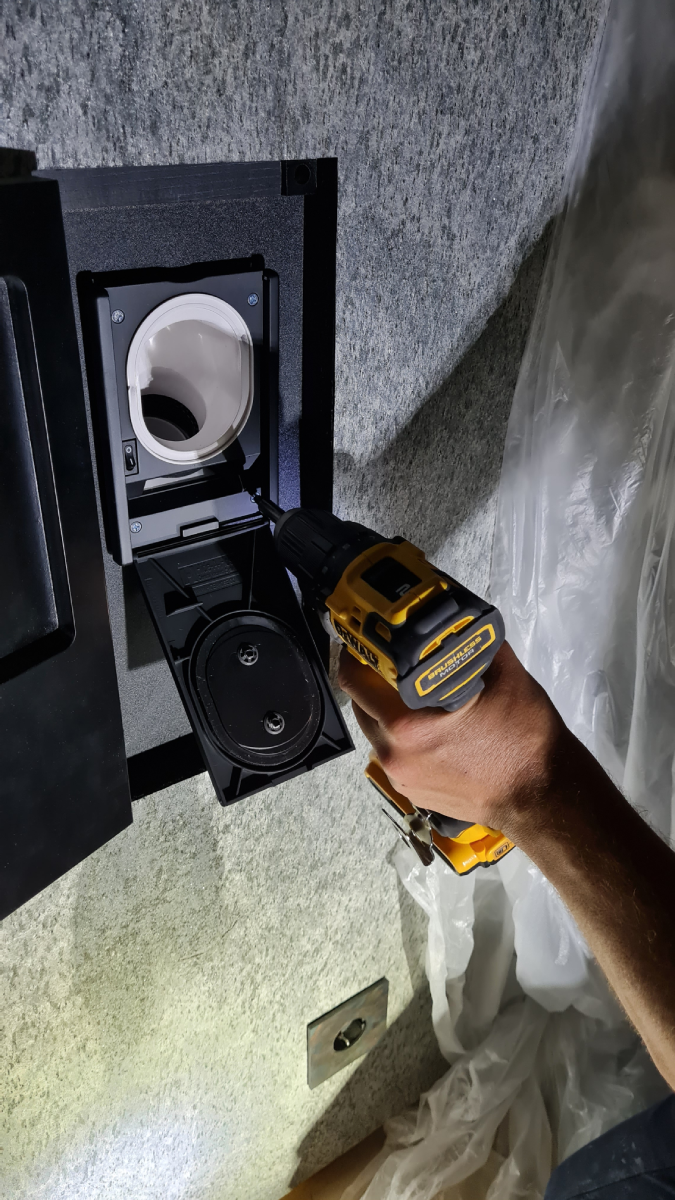

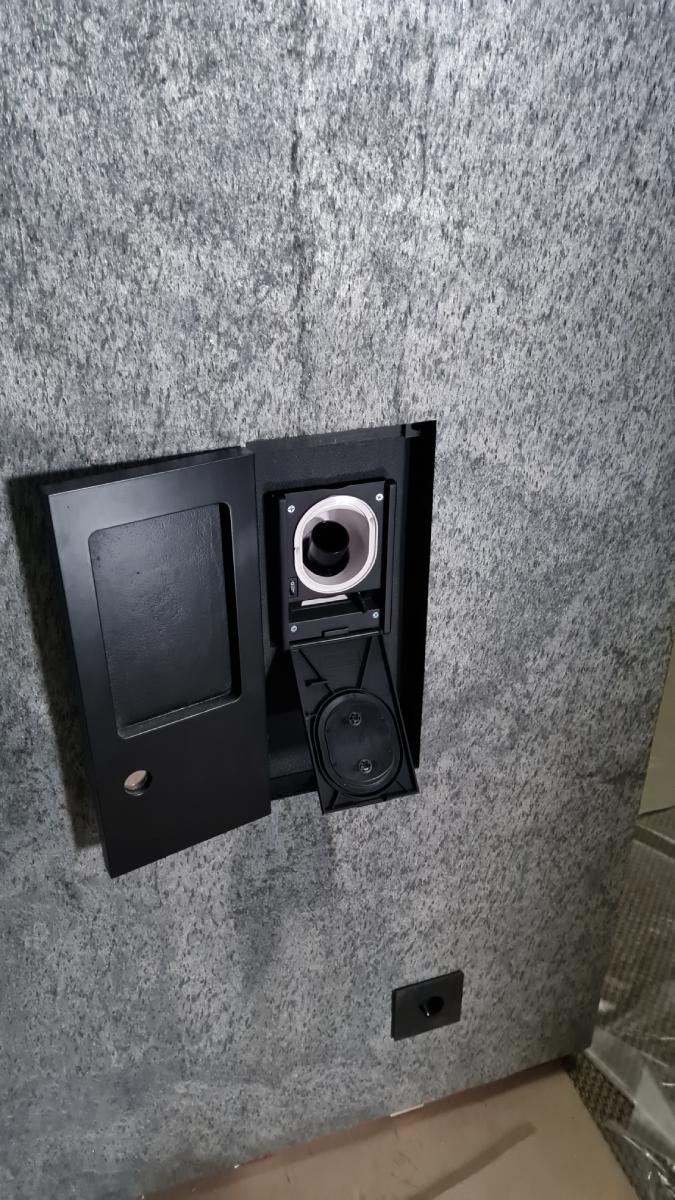

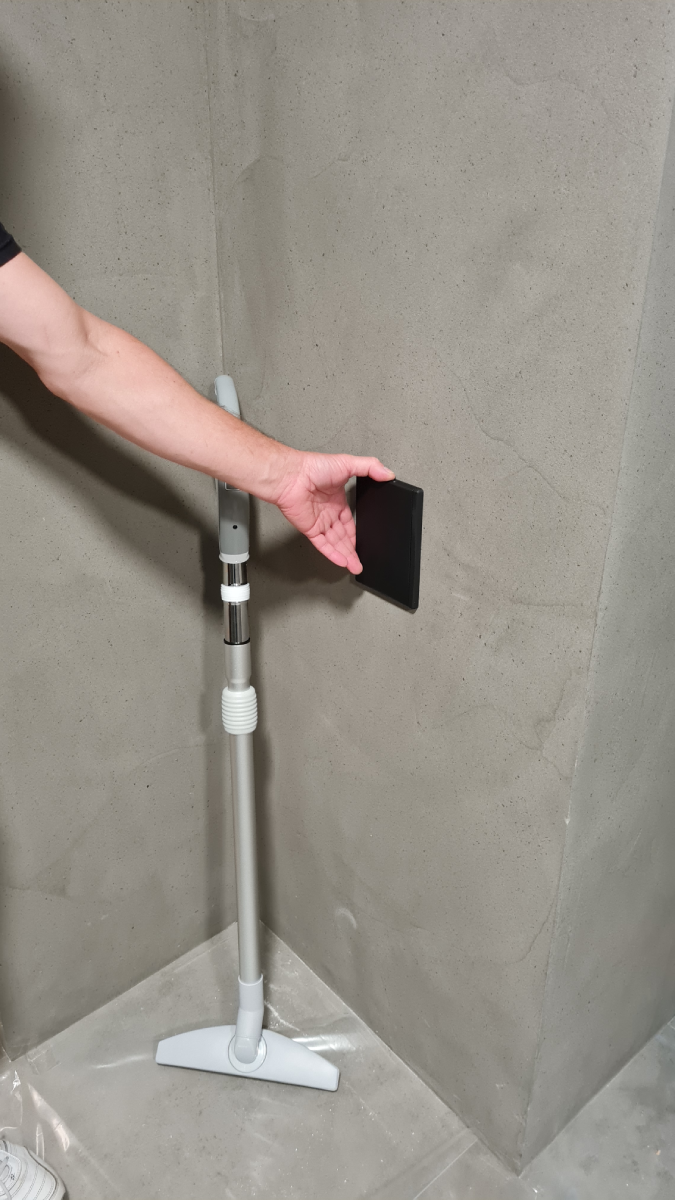

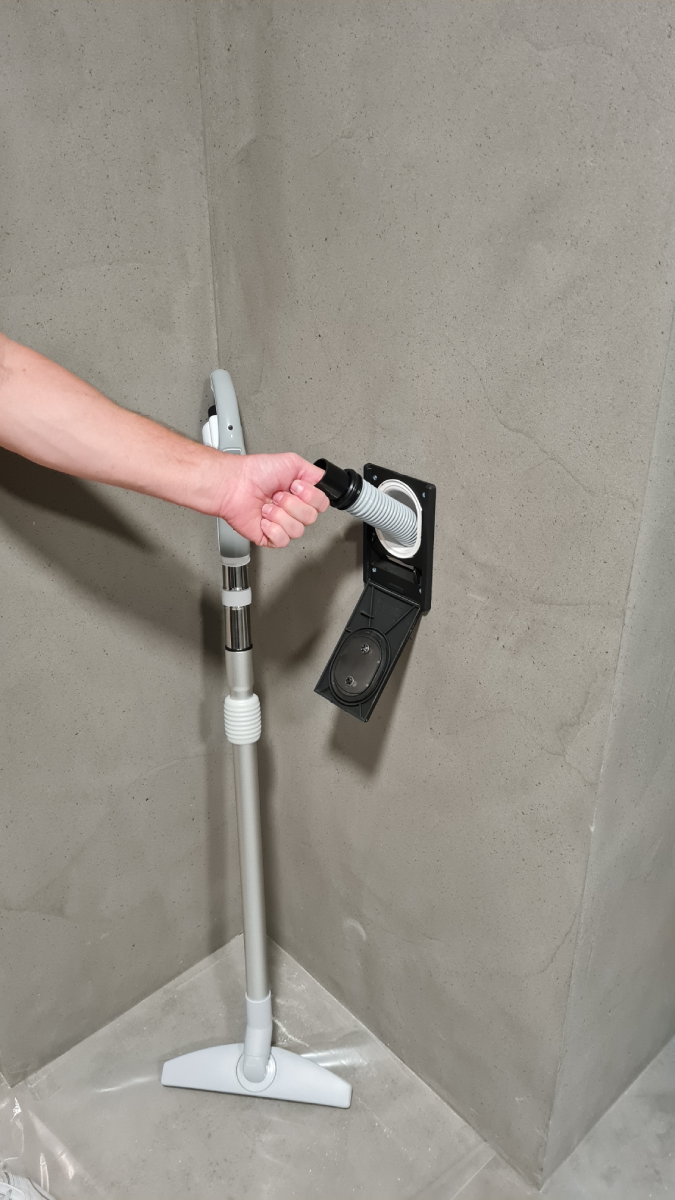

Los 13 puntos Hide-A-Hose estaban equipados con mangueras de 12 metros de longitud y piezas frontales conectadas.

¡El proyecto está terminado! El cliente ha quedado satisfecho con nuestro trabajo y con el sistema central de aspiración Sach.
